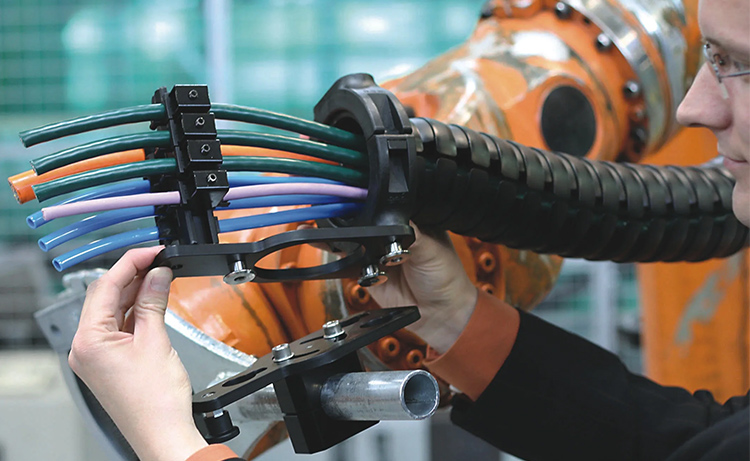

Endüstriyel Esnek Kablolar (Robot kol hattı, Çekme zinciri hattı)

Ekstrüzyon Prosesi

Önerilen: 60mm 25mm maça telleri ekstruder

Montaj Süreci

1. Tek Büküm Önerilen: 1000mm konsol tek büküm

2. Önerilen Kablolama: 400mm-500mm kafes büküm makinası

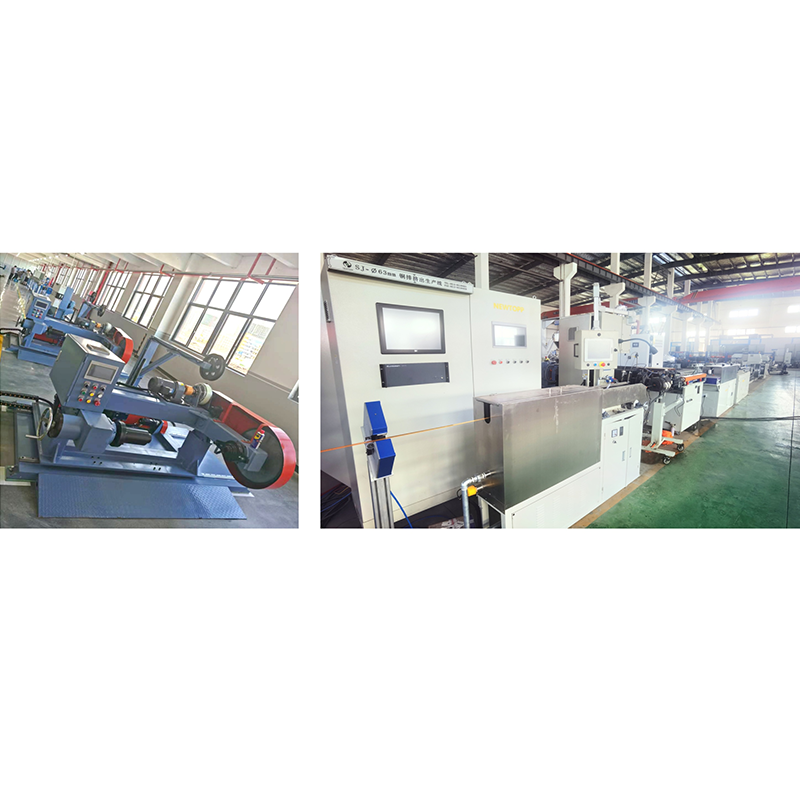

Dış Kılıf Ekstrüzyon Prosesi

Önerilen: 70 mm dış kılıf ekstruder

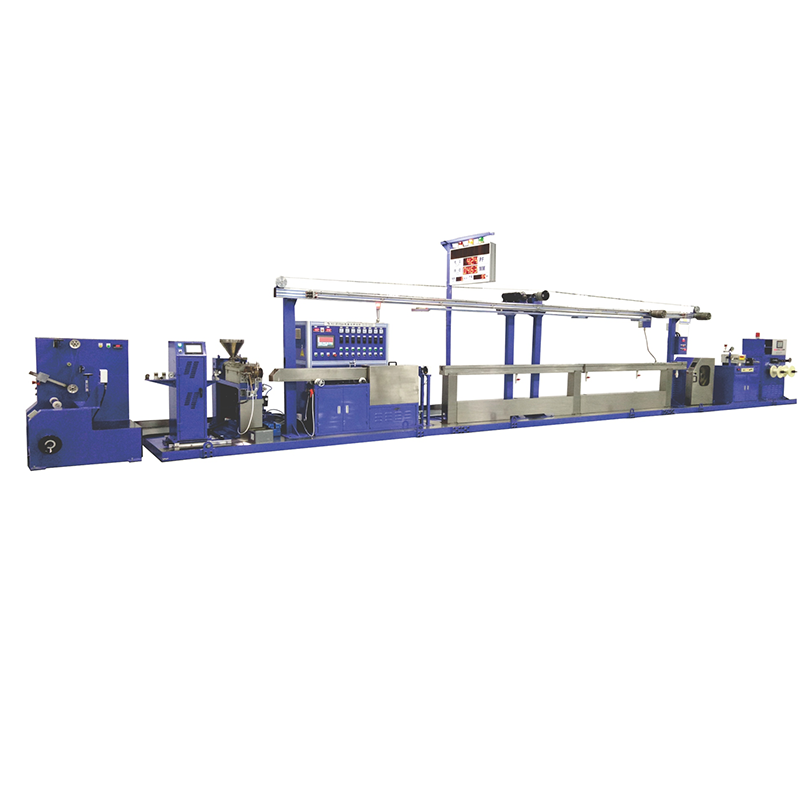

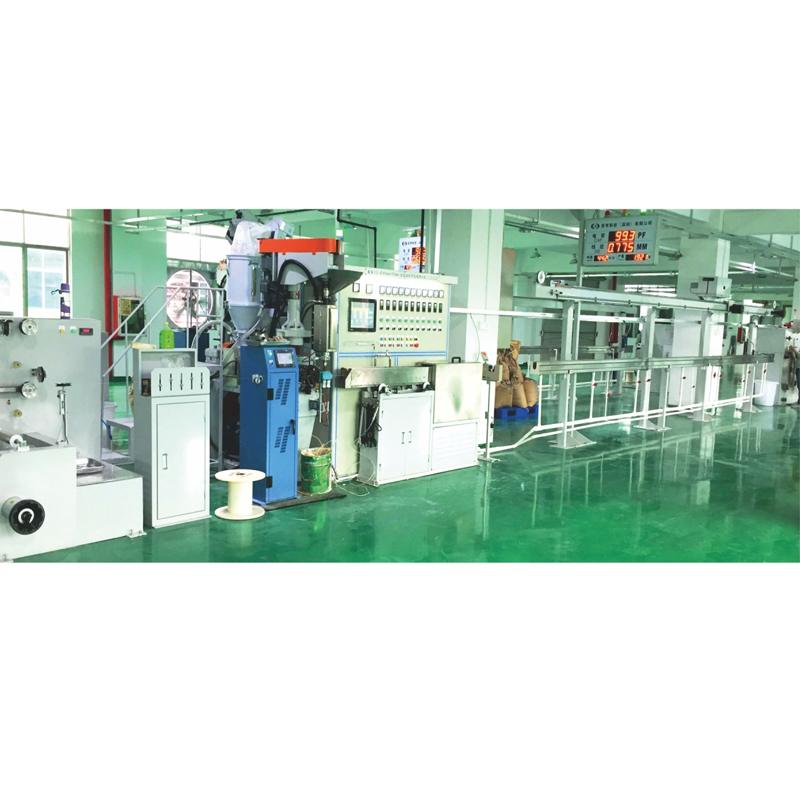

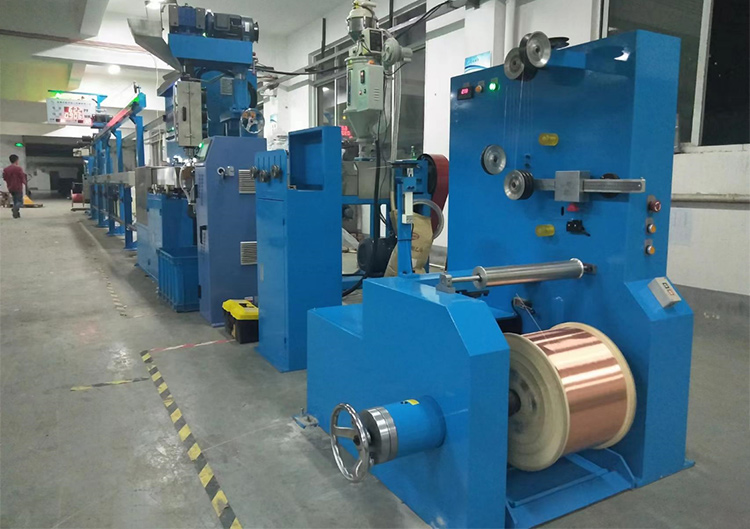

Endüstriyel Hat - Ekstrüzyon Prosesi

Uygulamalar:

Tek katmanlı iletken yalıtım şeridi yalıtımının yüksek hızlı ekstrüzyonu için uygundur.

Özellikler:

1. Geniş uygulama yelpazesi
2. Yüksek üretim kapasitesi
3. Yüksek kalite
4. Kararlı sıcaklık kontrolü
5. Kolay kullanım
6. Küçük ayak izi

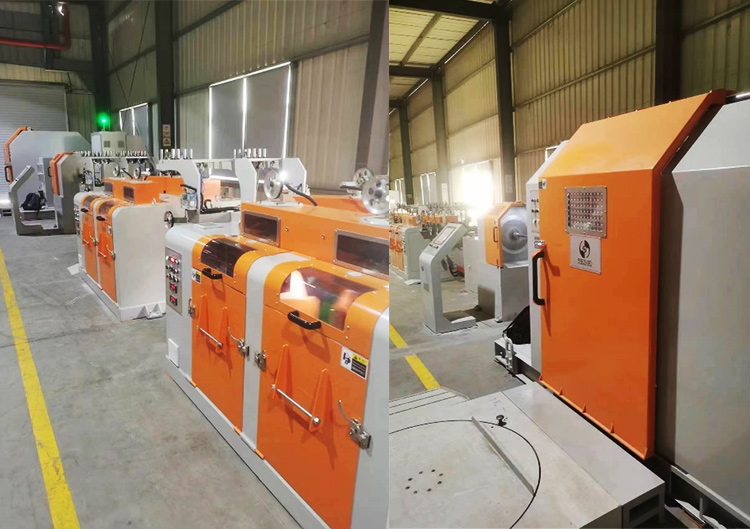

1000mm Konsol Bükme İşlemi

Uygulamalar:

Endüstriyel kabloların (çekme zinciri hatları, robot kabloları vb.), veri kablolarının ve güç kablolarının çok telli örgüsü için uygundur.

Özellikler:

1. Geniş uygulama yelpazesi
2. Yüksek verim
3. Kararlı gerginlik
4. Hassas büküm aralığı

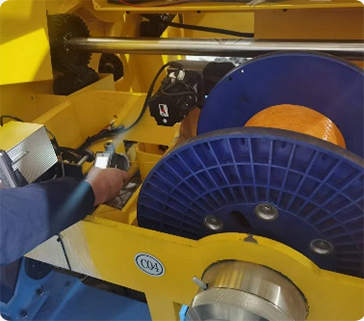

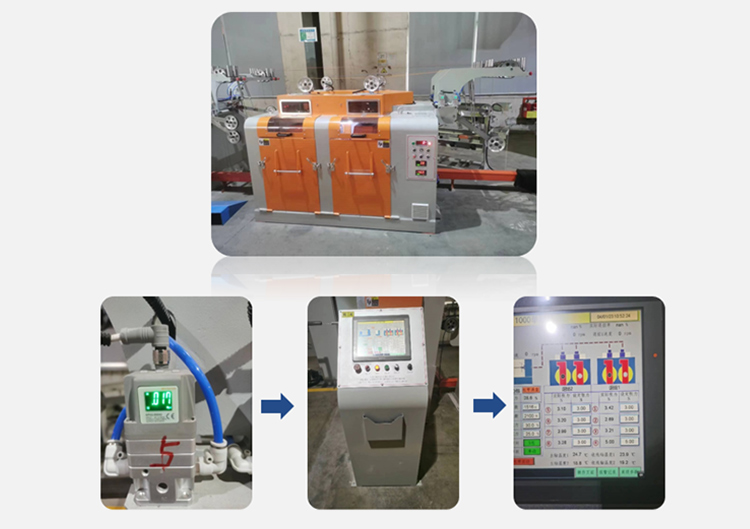

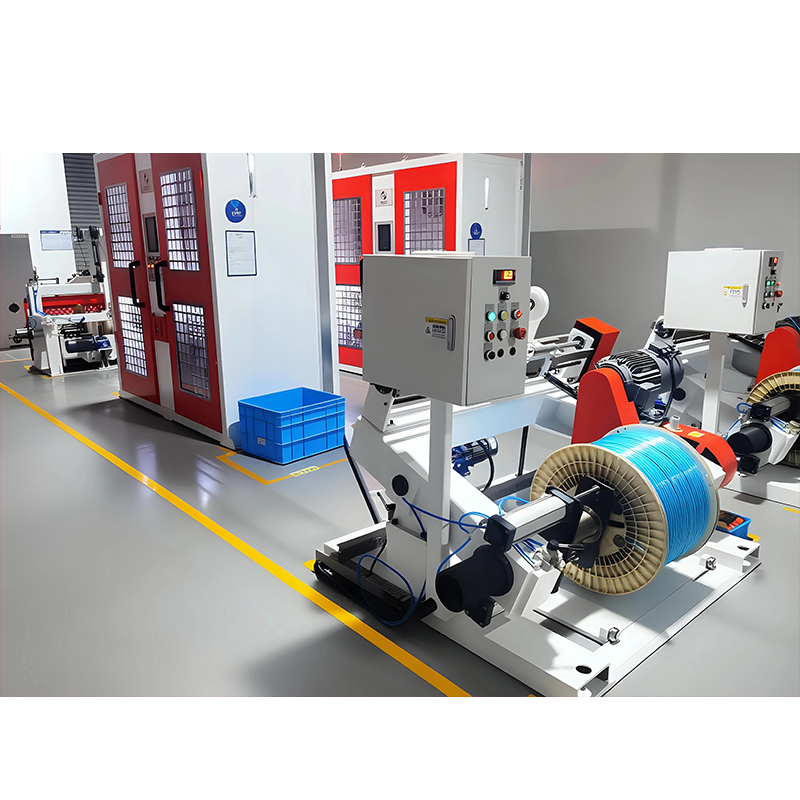

Konsol vinci çözme ve ödeme çerçevesi

Anahtar teknolojiler:

✔ Yüksek verimlilik, çözme hızı 500 rpm.
✔ Elektrikli açma ve ödeme.
✔ Oransal valf gerginlik ayarı, endüstriyel kontrol paneli kontrolü ve kolay kullanım.

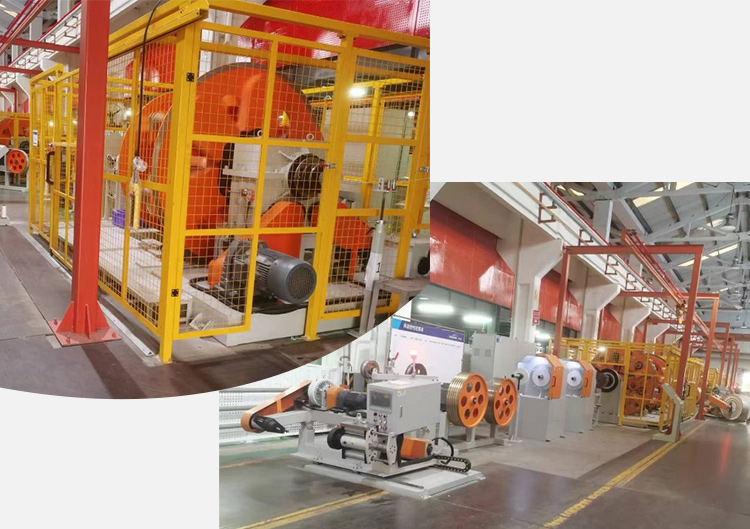

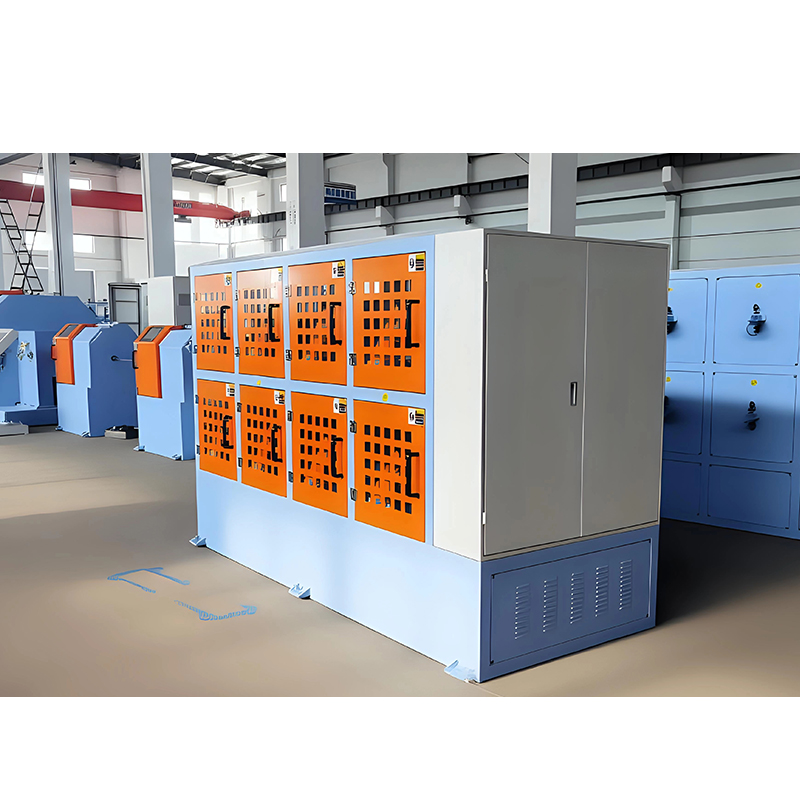

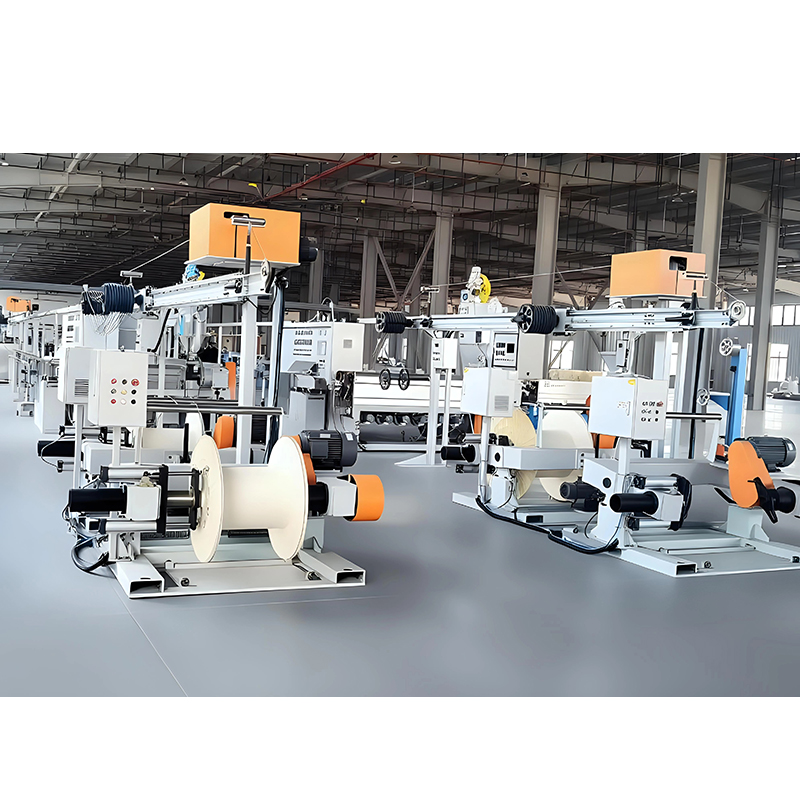

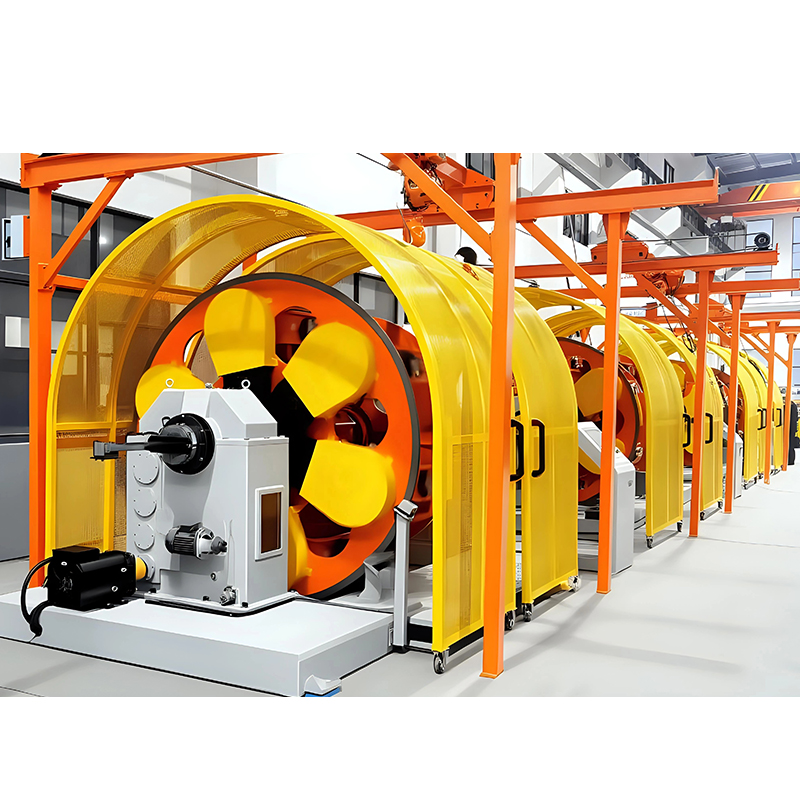

400mm-500mm Kafes Sarma Makinası (Kombine Proses)

Uygulamalar:

Yüksek gereksinimli, özel standart endüstriyel kabloların demetler halinde işlenmesi için uygundur.

Özellikler:

1. Aktif tel besleme, gerçek zamanlı gerilim modülü izleme ve kapalı döngü geri bildirim kontrolü.
2. Elektronik adım, kademesiz olarak ayarlanabilir, hassas adım.
3. Elektrikli göz merceği ana ünitenin çalışmasıyla senkronize olarak sürtünmeyi azaltır.
4. Şaft tipi sarım, istikrarlı tel performansı sağlar.
5. Akıllı kontrol, alarm kapatma.
6. Kolay kurulum, temel gerektirmez.

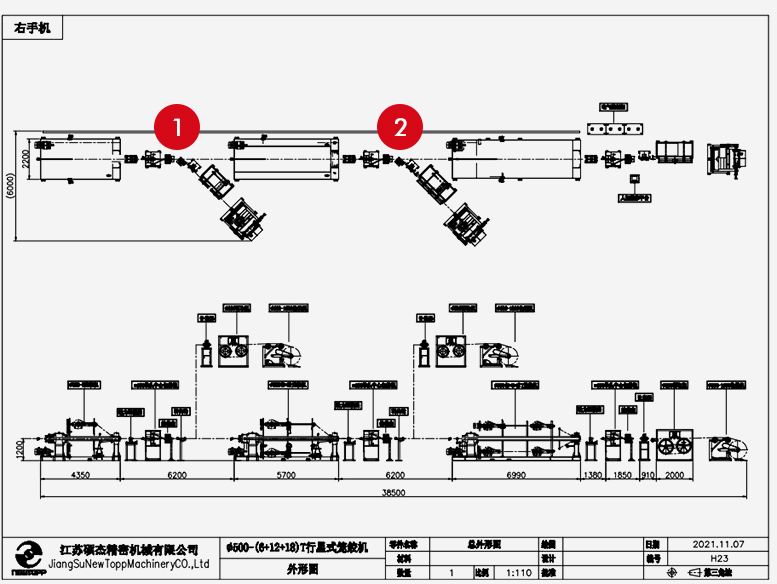

Kafes Irgat - Tasarım Çizimleri

Özellikler:

Mod 1 : 1 6 12 18, 36 kafa entegre çalışma

Mod 2 : 6 kafalı, 12 kafalı, 18 kafalı, üç bağımsız kafes ırgatı çalışabilmektedir.

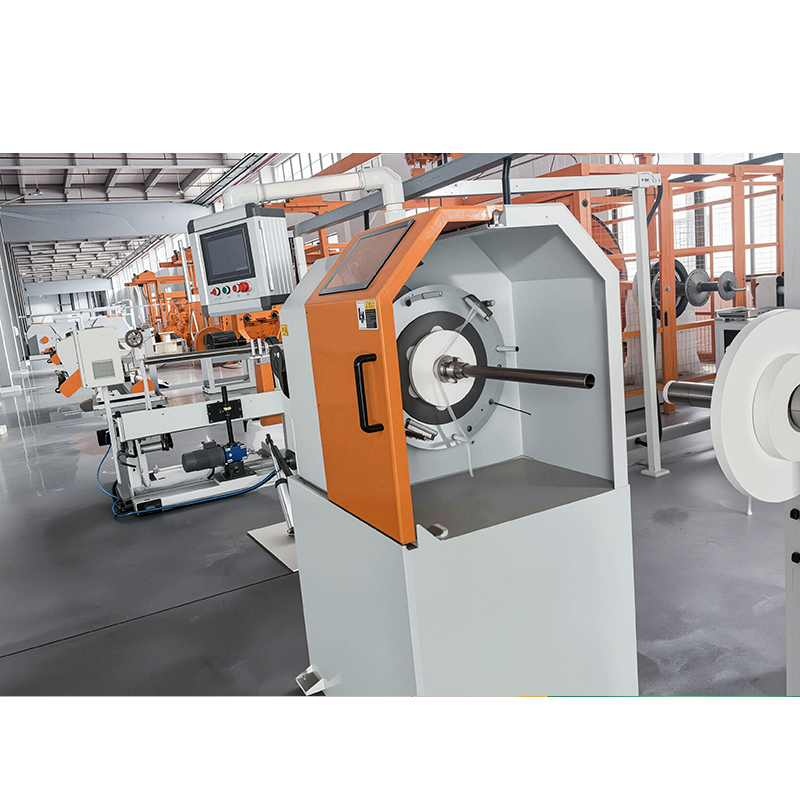

Gevşeme

Aktif çözme için tel makarasını tahrik etmek üzere 2kW'lık bir servo motor kullanın. Akıllı bir gerilim modülü
Gerginliği gerçek zamanlı olarak izleyerek sürekli dengeyi koruyan kapalı devre bir sistem sağlar,
istikrarlı gerginlik.

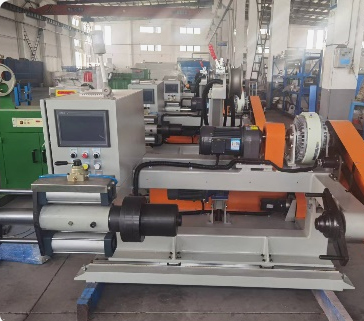

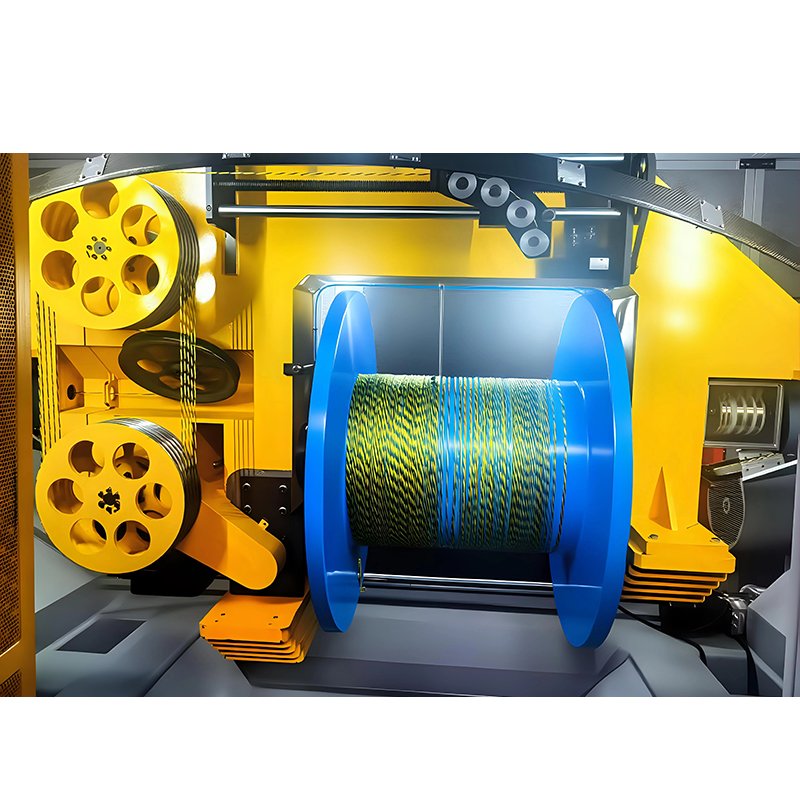

Tel toplama

Ayrı bir PLC ve endüstriyel kontrol paneli ile donatılmış makara tipi bir güç alma sistemi kullanılır.
Bağımsız olarak veya ana ünite ile birlikte çalışarak rahat çalışma imkanı sunar.
Servo motor, tel makarasının sol ve sağ hareketini kontrol ederek hassas ayarlamaya olanak tanır
makara aralığı ve genişliği.

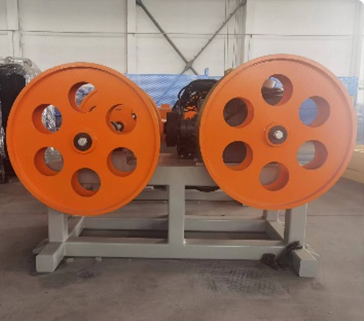

alma

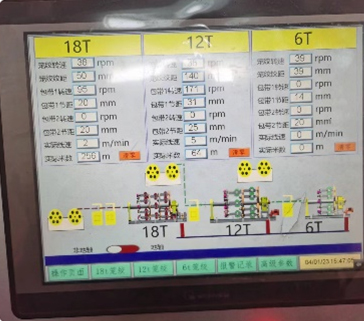

Dokunmatik ekran aracılığıyla doğrudan dijital ayarlarla çift tekerlekten alım kullanılır. İplik aralığı sınırsızdır.
Senkron kayış kasnakları ile birlikte 5KW dişli imotor ve frekans dönüştürücü kontrolü,
Sarma hızını ve kafes sarım makinesinin ayarını kontrol ederek hassas ve stabil halat adımı
yönlü konum.

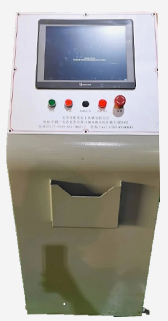

Operasyon Paneli

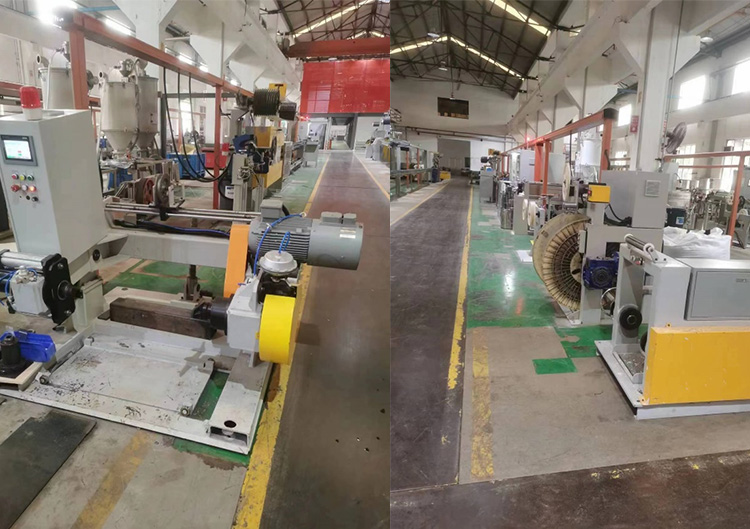

Dış Kılıf Ekstrüzyon Prosesi:

Önerilen:

70mm dış kılıf ekstruder

Uygulamalar:

Endüstriyel kabloların, veri kablolarının dış kılıfının ekstrüzyona tabi tutulması için uygundur.
iletişim kabloları, yüksek frekans kabloları vb.
