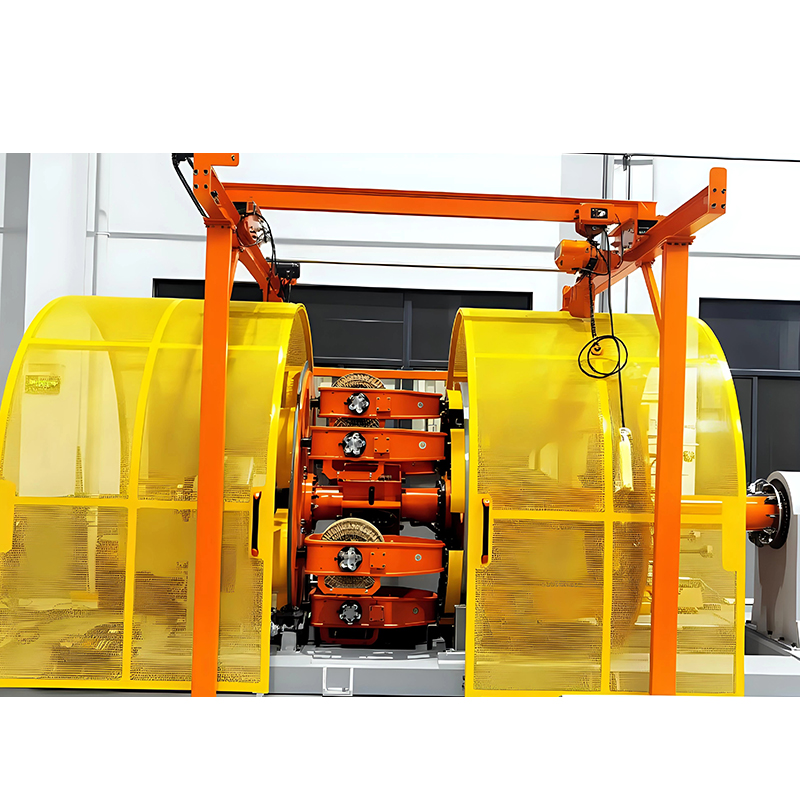

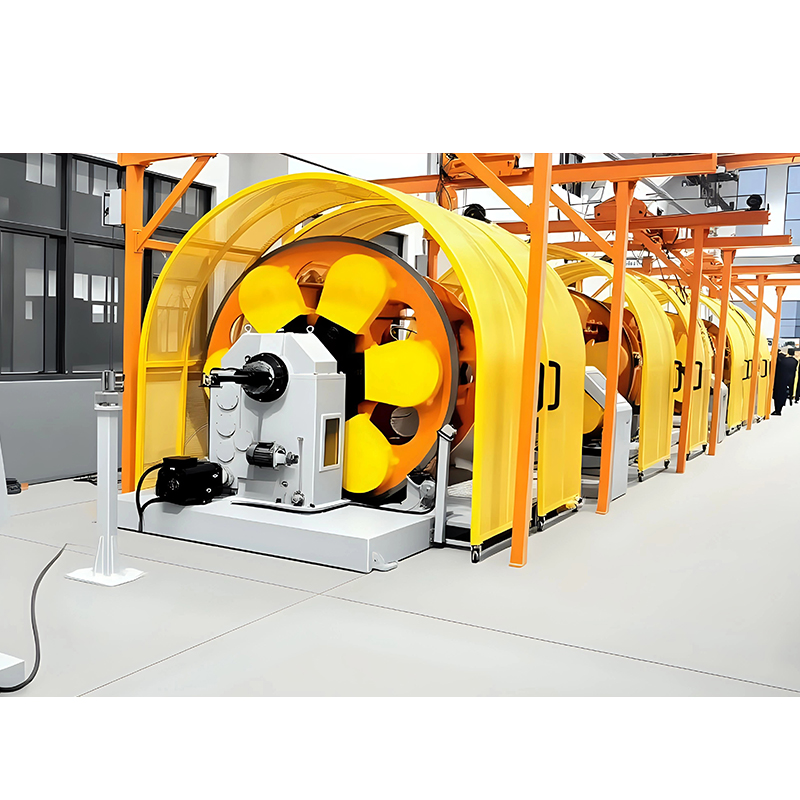

Planet Büküm/Çift Büküm Makinesi yüksek performanslı, karmaşık hassas kabloların üretimi için temel ekipman görevi görür. Elektrik performansı, mekanik dayanıklılık, esneklik ve tutarlılık açısından son derece yüksek standartlar gerektiren özel kabloların üretimi için özel olarak tasarlanmıştır. Bu ekipman, hassas koordineli hareket prensibiyle çalışır; birden fazla çekirdeğin merkezi bir eksen etrafında hassas ve eşzamanlı olarak dönmesine ve hareket etmesine olanak tanır, büküm işlemi sırasında optimum geometrik simetri ve yapısal stabilite sağlamak için göksel yörünge hareketini taklit eder. Gezegensel Büküm Makinesi, telin orijinal fiziksel özelliklerini koruyarak, yüksek hızlı büküm sırasında çekirdeklerdeki iç artık gerilimi etkili bir şekilde kontrol eder ve çift katmanlı koruma/koruma sarma ile birlikte bükümü entegre sürekli bir süreç aracılığıyla tamamlayarak üretim verimliliğini ve ürün tekdüzeliğini önemli ölçüde artırır.
Temel Teknik Prensipler
Gezegensel Hareket Mimarisi: Benzersiz bir planeter dişli aktarım sistemi kullanarak birden fazla ödeme ünitesinin kendi dönüşleriyle birlikte merkezi alma ekseni etrafında bileşik devrim gerçekleştirmesine olanak tanıyarak hassas döşeme uzunluğu kontrolü ve gerilim dengesi sağlar.
Gerilim Optimizasyon Mekanizması: Bükülme sırasında burulma gerilimini aktif olarak ortadan kaldırmak için ters tork dengeleme teknolojisini kullanır, bitmiş kablonun boyutsal stabilitesini ve uzun vadeli servis güvenilirliğini sağlamak için telin geri esneme eğilimini en aza indirir.
Entegre Proses Modülü: Büküm, koruyucu sarma (folyo örgü) ve bantlama işlemlerini tek bir sürekli akışta birleştirerek süreç geçişlerinden kaynaklanan kalite dalgalanmalarını ortadan kaldırır ve koruyucu katmanın kablo çekirdeğine sıkı yapışmasını ve eşit yoğunluğunu sağlar.
Tipik Uygulama Alanları
Yüksek Hızlı Veri İletim Kabloları: USB 3.1, Thunderbolt, QSFP ve diğer yüksek hızlı ara bağlantı standartlarıyla uyumlu veri kabloları üreterek sinyal bütünlüğü ve düşük karışma sağlar.
Özel Tıbbi Cihaz Kabloları: Tıbbi teşhis ekipmanı için çok çekirdekli kablolar üreterek biyouyumluluk gereksinimlerini karşılarken karmaşık tıbbi ortamlarda yüksek güvenilirliği garanti eder.
Dinamik Uygulama Kabloları: Kablo taşıyıcı sistemler ve robotik bağlantı kabloları için özel olarak tasarlanmış olup bükülmeye karşı mükemmel yorulma direnci ve mekanik gerilim toleransı sunar.
Yeni Enerji Yüksek Akım Kabloları: Elektrikli araç şarj istasyonları ve enerji depolama sistemleri için yüksek akım kabloları üreterek, yüksek sıcaklıktaki ortamlarda elektriksel güvenlik ve dayanıklılık gereksinimlerini karşılıyor.
Özel Kompozit Yapılı Kablolar: Yüksek çekirdek sayıları, özel şekilli iletkenler ve kompozit ekranlama (çift katmanlı folyo örgü) gibi karmaşık yapıları yöneterek proses kontrol edilebilirliğini ve ürün tutarlılığını sağlar.
Ekipman Tipi Karşılaştırması
| Ekipman Tipi | Çalışma Prensibi | Uygun Kablo Yapısı | Maksimum Çekirdek Sayısı | Büküm Hızı | Uygulama Özellikleri |
| Kafes Planet Strander | Planet dişli tahriki, genel dönüş | Güç kabloları, Kontrol kabloları | 7-61 çekirdek | Orta-Yüksek Hız | Büyük kesitli bükümlere uygun sağlam yapı |
| Borulu Büküm | Tüp rotasyonu, sabit getiriler | İletişim kabloları, Veri kabloları | 1-30 çekirdek | Yüksek Hız | Kompakt ayak izi, kolay gösterge değişimi |
| Yüksek Hızlı Strander | Tek büküm prensibi, yay dönüşü | Elektronik teller, Otomotiv telleri | 1-7 çekirdek | Ultra Yüksek Hız | İnce teller için uygun yüksek üretim verimliliği |
| Geri Büküm Çifti Twister | Aktif geri döndürme, senkronize izleme | Yüksek hızlı çift kablolar, Diferansiyel çiftler | 2 çekirdek | Yüksek Hız | Komple büküm tersine çevirme, mükemmel sinyal iletim performansı |
Profesyonel Bakım Kılavuzu
Rutin Bakım Noktaları:
-
Planet dişli kutusu yağ seviyesini ve kirliliğini düzenli olarak kontrol edin; numune testinin her 500 çalışma saatinde bir yapılması önerilir.
-
Gerginlik kontrol sistemi kalibrasyonu aylık olarak yapılmalı ve ödeme birimleri arasındaki gerilim hatasının <±%5 olduğundan emin olunmalıdır.
-
Tel yüzeyinin çizilmesini önlemek için kasnakların ve kılavuz makaraların haftalık temizliği ve aşınma muayenesi.
Kritik Bileşen Yaşam Döngüsü Yönetimi:
-
Planet Dişli Seti: Her 15.000 çalışma saatinde bir profesyonel muayene önerilir.
-
Mil Yatakları: Her 10.000 saatte bir açıklığı kontrol edin; 24.000 saatte değiştirilmesi planlanmıştır.
-
Servo Sürücüler: Her 5 yılda bir kapsamlı performans testleri ve ürün yazılımı yükseltmesi.
Hassas Tutma Önlemleri:
-
Lazer ölçüm cihazları kullanılarak şerit büküm uzunluğu doğruluğunun üç ayda bir doğrulanması.
-
Yüksek hızlı çalışma sırasında titreşimi azaltmak için tüm makine için altı ayda bir dinamik dengeleme düzeltmesi.
-
Montaj açıklıklarını ve tüm hareketli parçaların hizalamasını kontrol etmek için yıllık bakım.
Sıkça Sorulan Teknik Sorular
S1: Gezegensel Büküm Makinesi ile geleneksel büküm ekipmanı arasındaki temel farklar nelerdir?
C: Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
S2: Uygun tipteki halat çekme ekipmanı nasıl seçilir?
C: selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
S3: Ekipman üretim kapasitesi nasıl değerlendiriliyor?
C: Gerçek kapasite, çekirdek sayısı, büküm uzunluğu ve tel çapı gibi faktörlere bağlıdır. Örneğin 7 çekirdekli 18AWG kablo üreten Newtopp Precision NP-500 Planet Büküm Makinesi ile teorik olarak 24 saatlik kapasite yaklaşık 86.400 metre olup maksimum hız 60 m/dk'ya ulaşabilmektedir.
S4: Ekipman yükseltme ve genişletme kapasitesi nedir?
C: Modern Gezegensel Büküm Makineleri, ödeme üniteleri ekleyerek, hat içi denetim modüllerini entegre ederek veya kontrol sistemlerini yükselterek işlevsel genişlemeye olanak tanıyan modüler tasarıma sahiptir. Newtopp Precision ekipmanı, temel konfigürasyonlardan tam otomatik akıllı üretim hatlarına yükseltmeleri destekler.
