Kullanımı: CAT5E/ CAT6/ CAT7 Lan kablo çiftinin bükülmesine uygundur.
1. Üç adımlı tasarım, %33 geri büküm oranıyla geleneksel çift büküm makinesine göre 1,5 kat daha hızlı.
2. Servo elektronik adım, dokunmatik ekran ayarı, PLC denetleyici, /-%2 dahilinde doğruluk.
3. Aktif sarma, boş bobinden dolu bobine kadar gerginlik sabit.

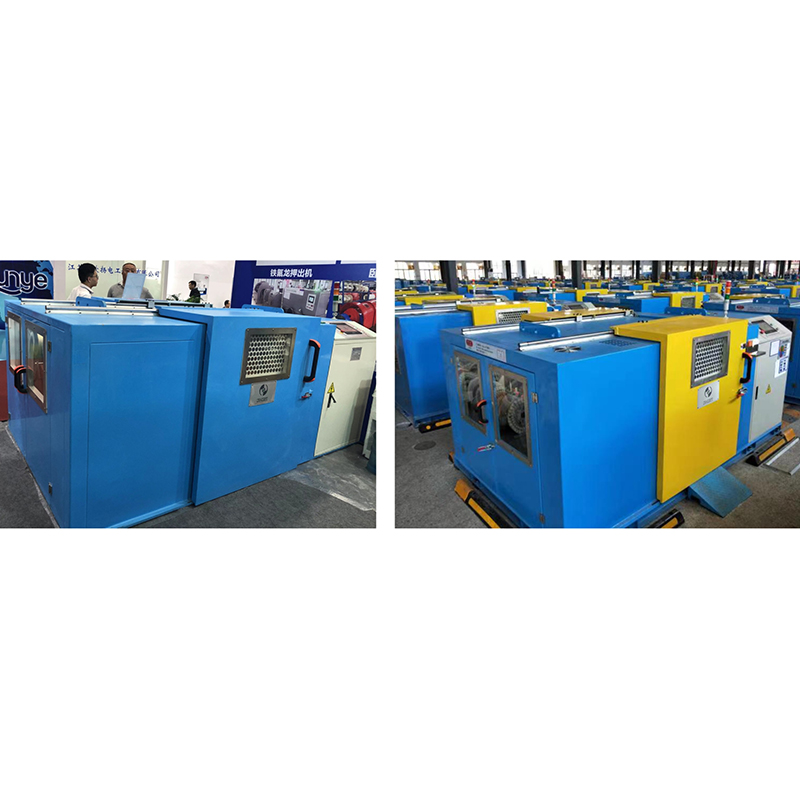

Üçlü Büküm Makinası CAT5E, CAT6, CAT7 ve daha yüksek dereceli veri kablolarında kullanılan yalıtımlı bakır tel çiftlerinin hassas şekilde bükülmesi için özel olarak tasarlanmış, ağ kablosu üretiminde temel hassas bir ekipmandır. Bu bükme işleminin kalitesi, son kablonun sinyal iletim hızını, karışma bağışıklığını ve elektriksel performans kararlılığını doğrudan belirler. Bu alanda profesyonel bir üretici olan Jiangsu Newtopp Precision Machinery Co., Ltd., yüksek hassasiyetli kablo ekipmanlarında on yılı aşkın Ar-Ge ve üretim deneyiminden yararlanmaktadır. Müşterilere verimli, istikrarlı ve kullanıcı dostu, yüksek performanslı büküm çözümleri sunmak için gelişmiş servo kontrol teknolojisini kanıtlanmış proses bilgi birikimiyle entegre ediyoruz.
Yüksek Verimli Üç Adımlı Tasarım: Benzersiz bir senkron üç adımlı büküm mekanizması içerir. Geleneksel çift hatveli makinelerle karşılaştırıldığında, gerekli %33'lük geri büküm oranını korurken teorik üretim verimliliğini önemli ölçüde artırır ve yüksek kaliteli ağ kablolarına yönelik büyük ölçekli üretim taleplerini karşılar.
Akıllı Servo Kontrolü: Tamamen servo tahrikli elektronik eğim kontrol sistemine sahiptir. Parametreler, dokunmatik ekranlı bir HMI (İnsan Makine Arayüzü) aracılığıyla ayarlanır ve ayarlanır ve bir PLC tarafından hassas bir şekilde yönetilerek, ±%2 oranında büküm adımı kontrol doğruluğu elde edilir. Bu hassasiyet, Newtopp'un Ulusal Yüksek Teknoloji Kuruluşu sertifikasına sahip Ar-Ge merkezindeki hareket kontrol algoritmalarına yapılan sürekli yatırımla desteklenmekte ve tutarlı ve tekrarlanabilir proses kalitesi sağlanmaktadır.
Kararlı Gerginlik Alma: Gerçek zamanlı gerilim izleme ve geri bildirim ile birleştirilmiş aktif bir gerdirme sistemi ile donatılmıştır. Bu, boş bobinden dolu bobine kadar sarma işlemi boyunca sabit gerilim sağlar ve teli esnemeye veya deformasyona karşı etkili bir şekilde korur. Bu, düşük gecikme süreli, yüksek performanslı kablolar üretmek için temeldir.
Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Standart Ağ Kabloları: CAT5E, CAT6, CAT6A, CAT7/7A vb. için büküm çiftleri.
Yüksek Performanslı Korumalı Kablolar: Veri merkezleri ve sunucu çiftliklerinde kullanılan yüksek ekranlama etkinliğine sahip kablolar için.
Endüstriyel Haberleşme Kabloları: Zorlu ortamlara ve parazitlere dayanıklı haberleşme kabloları üretiyoruz.
Ekstrüzyon ve bükümden kablolama ve kılıflamaya kadar tüm prosesi kapsayan bir ürün portföyüne sahip bir kablo ekipmanı üreticisi olarak Newtopp, büküm prosesinin genel üretim hattındaki kritik rolü konusunda derin bir anlayışa sahiptir. Yalnızca bağımsız makineler sağlamakla kalmıyoruz, aynı zamanda üretim hattının tamamı için sinerjik verimlilik sağlayan, yukarı ve aşağı yönlü süreçlere ilişkin bütünsel bakış açımıza dayalı olarak süreç entegrasyonu ve optimizasyonu konusunda profesyonel tavsiyeler de sunuyoruz.
| Öğe | Geleneksel Eşleştirme Makinesi | Newtopp Üçlü Büküm Makinası |
|---|---|---|
| Tasarım Mimarisi | Tipik olarak Çift Adımlı | Üç Adımlı Tasarım |
| Üretim Verimliliği | Temel | Önemli Teorik Artış (aynı geri büküm koşulları altında ~1,5x) |
| Kontrol Yöntemi | Mekanik ayar veya temel elektrik kontrolü | Tamamen Servo Elektronik Kontrol, Dokunmatik Ekran Parametre Ayarı |
| Kontrol Hassasiyeti | Nispeten daha düşük, deneyime bağlı | Yüksek Hassasiyet (±%2 dahilinde), Dijital Kontrol |
| Gerilim Yönetimi | Basit mekanik kontrol veya pasif alım | Aktif Sarma, Kapalı Döngü Sabit Gerilim Kontrolü |
| Geçiş Kolaylığı | Zaman alıcıdır, parça değişimi gerektirir | Dokunmatik Ekran Üzerinden Hızlı, Tarif Çağırma |
Ekipmanın uzun süreli istikrarlı çalışmasını sağlamak için Newtopp, bu yönergelerin izlenmesini önerir ve ISO9001 kalite yönetim sistemimizi temel alan standartlaştırılmış servis desteği sağlar:
Günlük Kontroller: Kılavuz tekerlekleri ve sensörleri temizleyin; hava ve elektrik bağlantılarını kontrol edin.
Düzenli Bakım: Hareketli parçaları manuel programa göre yağlayın; gerilim sensörlerini inceleyin ve kalibre edin; iç toz birikimini temizleyin.
Profesyonel Bakım: Nitelikli teknisyenler tarafından periyodik sistematik inceleme ve doğruluk doğrulaması yapmanızı öneririz. Newtopp, orijinal fabrika bakımı, yedek parça değişimi ve uzaktan teknik destek sağlayabilen yurt içi ve global bir satış sonrası servis ağına sahiptir.
Operatör Eğitimi: Operatörler, ekipman yapısı, güvenlik protokolleri, HMI işletimi ve temel sorun giderme konularında sistematik eğitim almalıdır. Newtopp, müşterilerimize kapsamlı devreye alma eğitimi ve ayrıntılı kullanım kılavuzları sağlar.
S1: Üç adımlı tasarımın temel amacı nedir?
A1: Temel amacı, büküm kalitesini sağlarken (özellikle özel geri büküm oranı gerekliliklerini karşılamada) makinenin çalışma hızını ve üretim verimliliğini önemli ölçüde artırmaktır. Bu, mekanik yapı ve yük dağılımının optimize edilmesi, böylece enerji tüketiminin ve birim çıktı başına zaman maliyetinin azaltılmasıyla elde edilir.
S2: Servo elektronik hatve kontrolünün mekanik ayarlamaya göre pratik avantajları nelerdir?
Cevap2: advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
S3: Ağ kablosunun performansı açısından sürekli gerilim kontrolü neden bu kadar kritik?
Cevap3: Bükme işlemi sırasında gerilim dalgalanmaları, eşit olmayan büküm adımına, hafif esnemeye veya telin deformasyonuna neden olabilir. Bu da kablonun "gecikme eğriliğini" artırır ve empedans düzensizliklerine neden olur. Bunlar, yüksek frekanslı sinyalleri ileten CAT6A ve CAT7 gibi yüksek performanslı ağ kabloları için kritik kusurlardır. Elektrik performansının standartlara uygun olmasını sağlamak için sürekli gerilim kontrolü esastır.
