Kullanımı: Cat-5, Cat-5e, Cat-6 ve HDMI 2.1 gibi veri kablolarının yalıtım damar tellerinin geri büküm ödeme ve çıplak büküm çift bükümü için uygundur.
Özellik: Çift bükümden önce arka büküm yapın ve büküm işlemi sırasında telin hasarını azaltın. Geri büküm ve çift büküm makineleri birlikte çalışıyordu.
Ana parçalar: Φ500 Aktif geri büküm geri ödeme makinesi ve Φ500 çift büküm makinesi

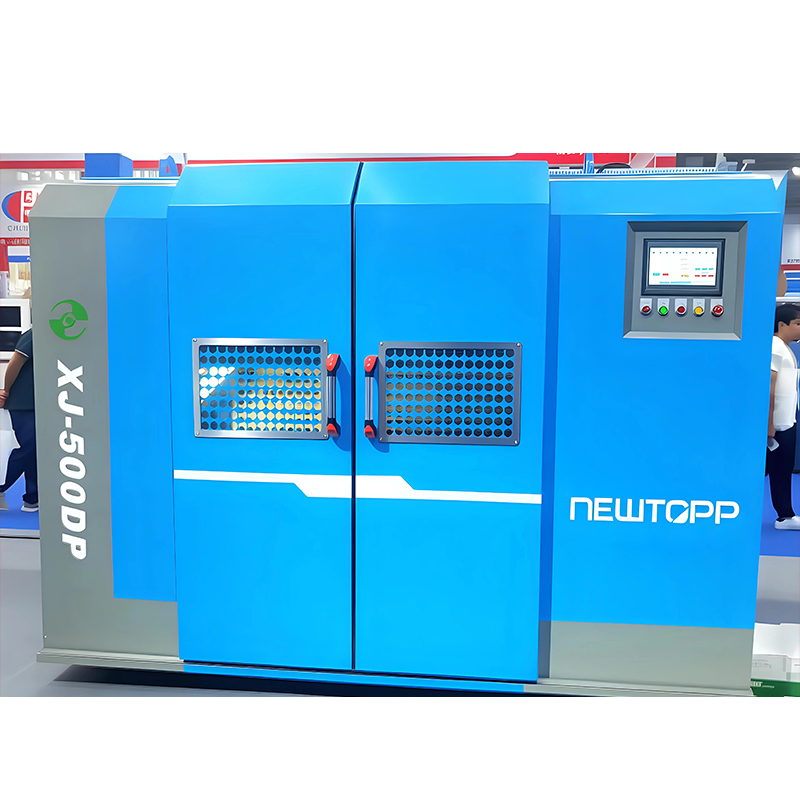

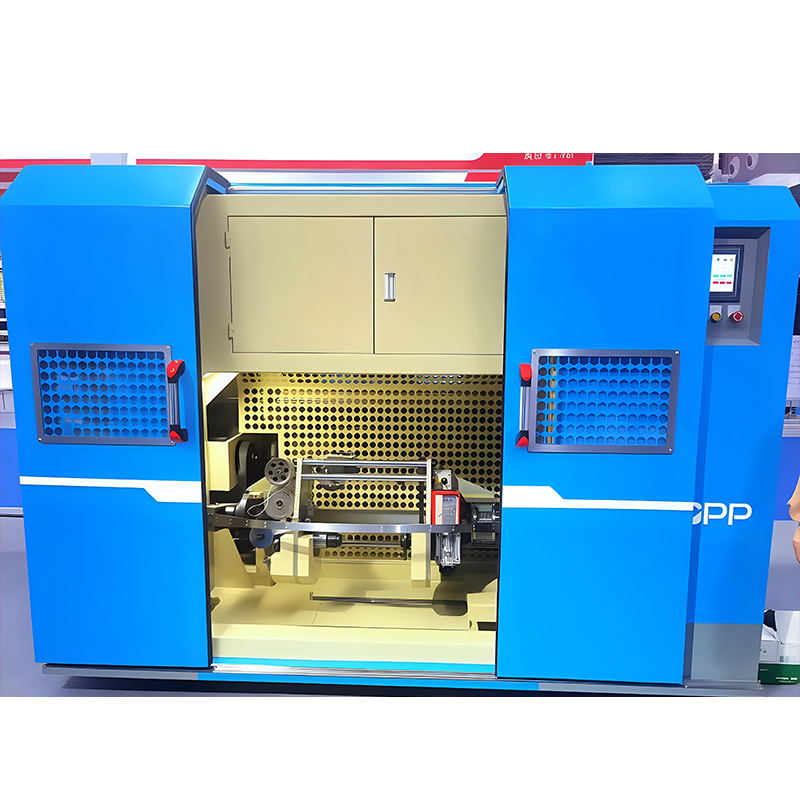

Yatay/Dikey Tip Geri Büküm Çift Büküm Makinası üst düzey veri kablosu üretiminde önemli bir ekipman parçasıdır. Cat-5, Cat-5e, Cat-6 ve HDMI2.1 gibi hassas veri kablolarında kullanılan yalıtımlı damar tellerinin arka büküm ödeme ve çıplak büküm çifti bükümü için özel olarak tasarlanmıştır. Bu makinenin özü, büküm işlemi sırasında tel gerilimini ve hasarı etkili bir şekilde azaltan sinerjik "önce geri büküm, sonra çift büküm" çalışma modunda yatmaktadır. Bu, kablo çiftlerinin elektriksel performansının stabilitesini ve tutarlılığını sağlayarak yüksek performanslı, düşük gecikmeli veri iletim kabloları üretmenin temelini oluşturur.
Jiangsu Newtopp Precision Machinery Co., Ltd.'nin kablo ekipmanı ürün matrisinde önemli bir bileşen olan bu Back-Twist Pair Büküm Makinesi, yüksek hassasiyetli makine imalatı alanında on yılı aşkın Ar-Ge deneyimini bir araya getirerek "hassaslık, verimlilik ve güvenilirlik" mühendislik felsefesine yönelik tutarlı arayışımızı yansıtıyor.
Derinlemesine Teknik Prensip Analizi

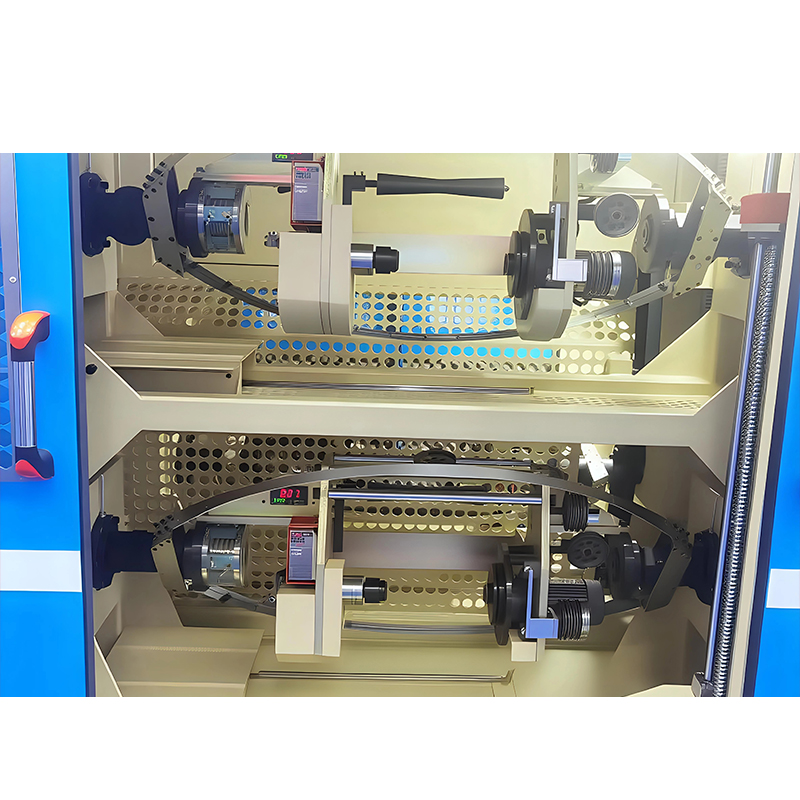

equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Bu süreç, yalıtım katmanındaki mikro hasar ve geleneksel çift bükümde tork birikiminin neden olduğu iletken uzama oranındaki değişiklikler gibi sorunları en aza indirerek, Geri Dönüş Kaybı ve Yakın Uç Çapraz Karışma (NEXT) dahil olmak üzere tel çiftinin temel elektriksel performans parametrelerini önemli ölçüde iyileştirir.
Tipik Uygulama Durumları
| Kablo Tipi | Uygulama Açıklaması | Geri Büküm Çifti Büküm Makinesi için Performans Gereksinimi |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | 250MHz ve üzeri frekanslarda iletim performansını garanti etmek için son derece yüksek büküm hassasiyeti ve tutarlılığı gerekir. Geri büküm işlemi kusurları azaltarak kanal uyumluluğunu sağlar. |
| HDMI 2.1 | Ultra Yüksek Tanımlı Ses-Video İletimi | 48 Gbps'ye kadar yüksek hızları destekler, sıkı çift simetrisi ve sinyal bütünlüğü gerektirir. Ekipman, çiftin tek biçimli bükülmesini ve düşük hasarı garanti eder. |
| Özel Yüksek Hızlı Veri Kabloları | Veri Merkezi, Sunucu İç Bağlantıları | Çoğunlukla daha sıkı empedans ve zayıflama gereksinimlerini karşılamalıdır. Makinenin stabilitesi ve yüksek hassasiyeti, nitelikli ürünlerin seri üretimini garanti eder. |
Ulusal Yüksek Teknoloji Kuruluşunun Ar-Ge gücünden yararlanan Newtopp Precision, temel tel üretimine yönelik yukarıda belirtilen üst düzey uygulamaların katı gereksinimlerini tam olarak karşılamak için Back-Twist Çift Bükme Makinesini tasarlar.
Bakım ve Teknik Destek
Yatay/Dikey Tip Geri Büküm Çifti Büküm Makinesinin uzun vadede optimum doğruluk ve stabiliteyi korumasını sağlamak için Newtopp, aşağıdaki bakım yönergelerine uyulmasını önerir:
Günlük Muayene: Pnömatik bileşen basıncını, gergi sistemi tepkisini, ana yatak sıcaklık artışını ve herhangi bir anormal titreşimi kontrol edin.
Düzenli Bakım: Dönen bileşenler (örn. arka bükümlü yataklar, bükümlü yaylı yataklar) için belirtilen gresi programa göre doldurun, fotoelektrik sensörleri temizleyin ve tüm elektrik bağlantılarını kontrol edip sıkın.
Doğruluk Kalibrasyonu: Profesyonel aletler kullanarak arka büküm açısını ve büküm adımını periyodik olarak kalibre edin. Bu hizmet Newtopp'un profesyonel mühendisleri tarafından sağlanabilir.
Newtopp Precision, ISO9001 Kalite Yönetim Sistemi aracılığıyla teslim edilen her makinenin kalitesini garanti eder. Ar-Ge, üretim ve satışı kapsayan tam zincirli bir hizmet sistemiyle desteklenen müşterilerimize kurulum ve devreye alma, operatör eğitiminden ömür boyu teknik yardıma kadar kapsamlı destek sağlıyoruz.
Sıkça Sorulan Sorular (SSS)
S: Veri kablosu çiftlerinin üretiminde "geriye büküm" adımı neden gereklidir?
C: Geriye büküm, ödeme işlemi sırasında yalıtımlı göbek telinde biriken dönme gerilimini ortadan kaldırmak için kullanılır. Geri büküm olmadan, doğrudan çift büküm, bu stresin telin iç yapısında mikro deformasyona yol açmasına neden olacak ve yüksek frekanslı sinyal iletimi sırasında karakteristik empedans ve karışma göstergelerinin stabilitesini ciddi şekilde etkileyecektir. Bu, kablonun Cat-6/HDMI 2.1 gibi yüksek standartlı testleri geçmesini zorlaştırır.
S: Newtopp'un Back-Twist Pair Büküm Makinesinin sıradan çift büküm makineleriyle karşılaştırıldığında belirli avantajları nelerdir?
C: core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
S: Yatay ve Dikey tipler arasında seçim yaparken dikkate alınması gereken ana faktörler nelerdir?
C: primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
S: Ekipman, farklı spesifikasyonlara (örn. çap, döşeme uzunluğu) sahip damar tellerinin üretimini karşılayabilir mi?
C: Evet. Newtopp'un Geri Büküm Çifti Büküm Makinesi çok yönlülük için tasarlanmıştır. Üretim, ödeme makarasını değiştirerek, gergiyi ayarlayarak ve büküm parametrelerini (hız, eğim vb.) dokunmatik ekran üzerinden değiştirerek farklı tel çifti spesifikasyonları arasında hızlı bir şekilde değiştirilebilir. Ayrıntılı kullanım kılavuzları ve parametre ayar rehberliği sağlıyoruz.
S: Ekipman üreticisi olarak Newtopp, makinenin uzun vadeli istikrarlı çalışmasını nasıl sağlıyor?
C: Öncelikle ana iş mili, rulmanlar ve servo sistemler gibi temel bileşenler uluslararası tanınmış markalardan temin edilmektedir. İkinci olarak, temel kaliteyi sağlamak için önemli yapısal parçaların şirket içinde hassas şekilde işlenmesine olanak tanıyan bağımsız bir Ar-Ge merkezine ve bitirme merkezine sahibiz. Son olarak uzaktan teşhis, yedek parça temini ve düzenli takipleri de içeren kapsamlı satış sonrası destek sunarak müşterilerimizin üretim hatlarının sürekli ve verimli çalışmasını sağlıyoruz. ISO14001 Çevre Yönetim Sistemimiz aynı zamanda ekipman üretimi ve hizmetinde çevresel sorumluluğu uygulamamızı da taahhüt eder.
