Gezegensel Bükme Makinesi Nedir?

A planet büküm makinesi benzersiz bir gezegensel hareket yoluyla her bir telin mutlak düzlüğünü ve gerginliğini korurken birden fazla tel telini merkezi bir çekirdek veya eksen etrafında birlikte büken son derece uzmanlaşmış bir tel ve kablo üretim ekipmanıdır. Geleneksel demetleme veya sert kafes şeritlerinden farklı olarak, planet büküm makinesi Her tel bobininin, makinenin merkezi şaftı etrafında dönerken kendi ekseni etrafında dönmesini sağlar ve bireysel filamentlerdeki istenmeyen bükülme veya geri bükülmeyi tamamen ortadan kaldırır. Uluslararası Tel ve Makine Birliği'nin (IWMA) endüstri verilerine göre, büküm uzunluğunun hassasiyetinin ve çok telli iletkenin mekanik bütünlüğünün nihai elektrik performansı ve işletme güvenliği açısından çok önemli olduğu yüksek gerilim güç kabloları, denizaltı kabloları ve gelişmiş veri iletim hatlarının üretiminde gezegensel büküm teknolojisi vazgeçilmez hale geldi.

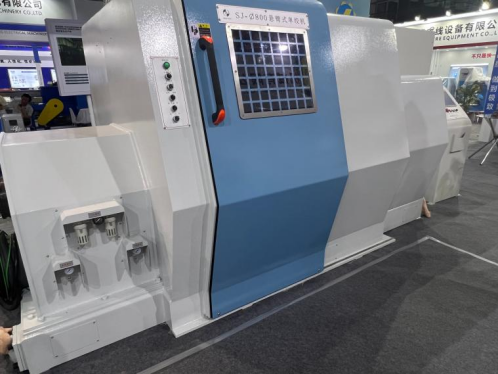

Planet Büküm Makinası Nedir ve Nasıl Çalışır?

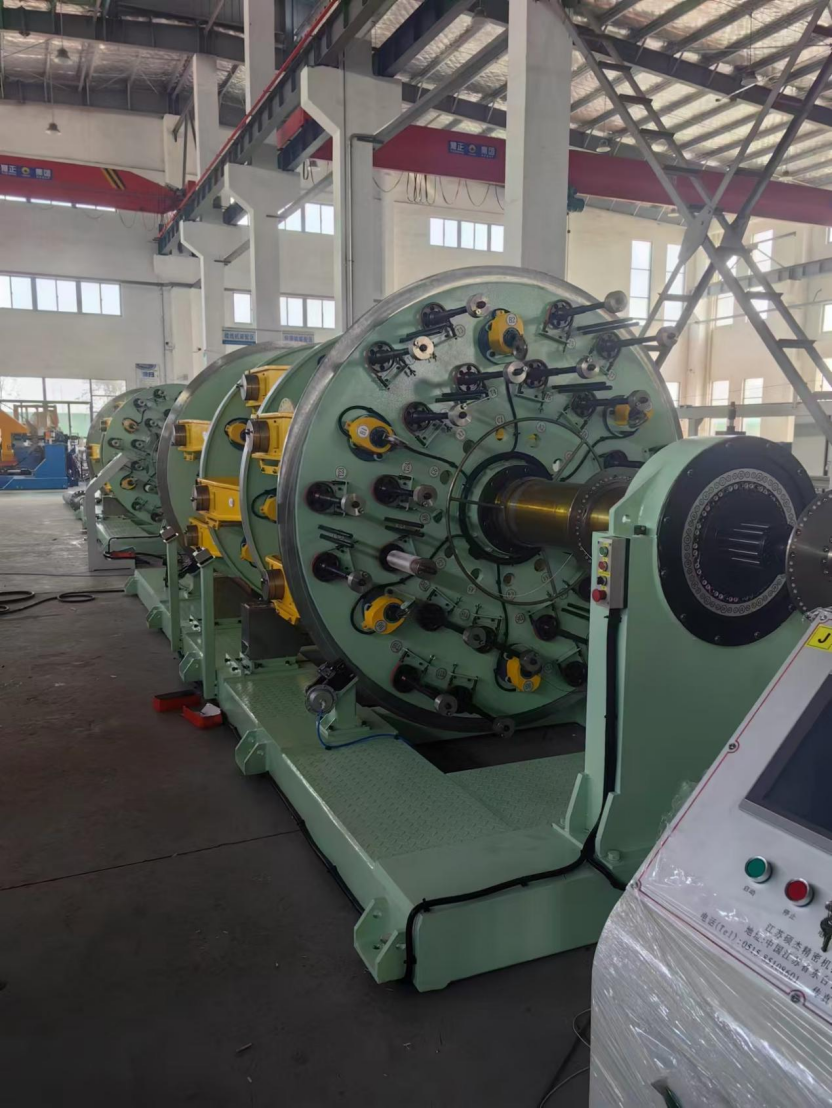

Gezegensel büküm makinesi, her bir ödeme bobininin, daha büyük bir dönen ana çerçeve içindeki ayrı ayrı tahrik edilen döner beşiğe monte edildiği, tek tek tellerin herhangi bir burulma gerilimi veya kontrolsüz deformasyon olmadan birlikte bükülmesine olanak tanıyan, çok bobinli bir dönme sistemidir. Bir çalışmanın temel ilkesi planet büküm makinesi Dünyanın Güneş etrafındaki hareketine benzetilebilir: Tıpkı Dünya'nın Güneş'in etrafında dönerken kendi ekseni üzerinde dönmesi gibi, makinedeki her tel bobini de telin karşılığını almak için kendi merkezi etrafında döner ve aynı zamanda çok telli iletkenin merkezi toplanma noktası etrafında dairesel bir yol boyunca taşınır. Bu çift dönüş mekanizması kritiktir çünkü telin çekirdeğin etrafında spiral şeklinde sarılırken sabit bir bobinden çekilmesi halinde her telde birikecek olan geri bükülmeyi nötralize eder. Standart bir dizilimde, 18 bobinli 1/2 inçlik (12,7 mm) bir döşeme plakası, 18 bobine kadar işleyebilir. 37 ayrı tel dizisi Tek geçişte ana rotorun dönüş hızı Dakikada 100 ila 300 devir makine boyutuna ve tel ölçüsüne bağlı olarak. Operasyonun tamamı senkronize servo motorlar ve programlanabilir mantık kontrolörleri (PLC'ler) tarafından kontrol ediliyor ve bu da sarım uzunluğunun (bir telin çekirdek etrafında tam bir dönüşü için gereken eksenel mesafe) 1.000'den daha az bir tolerans dahilinde tutulmasını sağlıyor. ±%1 . Wire Association International, orta ve yüksek gerilim güç kablolarında kullanılan çok katmanlı eşmerkezli büküm için bu düzeyde hassasiyetin gerekli olduğunu, burada döşeme uzunluğundaki küçük tutarsızlıkların bile kısmi deşarja ve vaktinden önce yalıtım arızasına yol açan lokalize elektriksel stres noktaları yaratabileceğini bildirmektedir.

Gezegensel Bükümün Geleneksel Yöntemlere Göre Kritik Avantajları

Gezegensel büküm makinesinin belirleyici avantajı, üstün geometrik tekdüzelik elde ederken tek tek tellerin uzama özelliklerini ve kopma mukavemetini koruyan, tamamen burulmasız bir çok damarlı iletken üretme yeteneğidir. Geleneksel bir sert kafes bükümde veya boru şeklinde bükümde, bobinler dönen çerçeve içine sabitlenir ve tel flanş üzerinden çekilerek, kafesin çekirdek etrafındaki her tam dönüşü için her telin 360 derecelik bir bükülmesine neden olur. Bu bükülme, telin kalıcı olarak deforme olmasına neden olur, çekme mukavemetini azaltır ve teli kuş kafesi oluşumuna duyarlı hale getirir; bu, bitmiş bir kablonun dış tellerinin bükülme veya gerilim altında çekirdekten ayrıldığı bir durumdur. Bunun tersine, bir gezegenin gezegensel hareketi planet büküm makinesi bükülmeyi ortadan kaldırır, böylece kablo yapısı içinde tamamen düz bir şekilde uzanan bir tel elde edilir. Bu, çok telli iletkenin, 100.000'e kadar bir doldurma faktörüne (tellerin toplam kesit alanının iletkenin kesit alanına oranı) ulaşmasını sağlar. %93 ila %95 Belirli bir çap için elektrik iletkenliğini maksimuma çıkaran. Güç aktarımındaki bakır veya alüminyum iletkenler için yoğunluktaki bu iyileşme, doğrudan hat direncinin azalmasına ve I²R kayıplarının azalmasına dönüşür. Ek olarak, planet örgülü iletkenin pürüzsüz, kompakt yüzeyi, 110 kV'un üzerinde çalışan yüksek gerilim kablolarında korona deşarjına neden olabilecek hava boşluklarını ve çıkıntıları en aza indirir. Üreticiler, kapsamlı bantlama ve tarama ihtiyacını azaltarak, büyük üretim süreçlerinde önemli malzeme maliyetlerinden tasarruf edebilir.

Planet Büküm Makineleri Modern Endüstride Nerede Kullanılır?

Gezegensel büküm makineleri öncelikle, mekanik ve elektrik gerekliliklerinin, küçük miktardaki tel distorsiyonunun veya sarım uzunluğundaki düzensizliğin bile kabul edilemeyecek kadar sıkı olduğu yüksek performanslı iletkenlerin üretiminde kullanılır. Başlıca uygulama alanları aşağıdaki gibidir:

• Yüksek gerilim ve ekstra yüksek gerilim güç kabloları: Burulmasız, mükemmel şekilde sıkıştırılmış iletkenler, planet büküm makinesi 66 kV'tan 500 kV'a kadar olan XLPE yalıtımlı kablolar için gereklidir. CIGRE Teknik Broşürü 720'ye göre, gezegensel örgülü segmental iletkenin (Milliken iletkeni) pürüzsüz dış yüzeyi, yer altı iletim ağlarında uzun vadeli kablo arızasının önde gelen nedeni olan iletken-yalıtım arayüzünde elektriksel ağaçlandırma riskini en aza indirir.
• Denizaltı ve deniz altı güç kabloları: Bu kablolar döşeme işlemleri sırasında sürekli dinamik bükülmeye ve gerilmeye maruz kalır. Burulmasız çok telli bakır veya alüminyum tellerin koruduğu yüksek çekme mukavemeti ve esneklik, iletken kırılmasının önlenmesinde kritik öneme sahiptir. CRU Group'un endüstri analistlerinin belirttiği gibi, bir denizaltı kablosundaki tek bir arıza, onarım maliyetlerinin birkaç milyon doları aşmasına neden olabilir.
• Özel kontrol ve veri iletim kabloları: Robotik kollarda, havacılık kablolarında ve ileri teknoloji ses kablolarında, düzensiz iletken geometrisinden kaynaklanan herhangi bir mikrofonik gürültü veya sinyal yansıması kabul edilemez. tarafından sağlanan olağanüstü eşmerkezlilik ve yüzey düzgünlüğü planet büküm makinesi Tutarlı empedans ve sinyal bütünlüğü için gereken kararlı elektriksel özellikleri sağlar.
• Çelik kord ve tel halat üretimi: Lastik takviye halatları ve yüksek mukavemetli kaldırma halatları için, kesildiğinde gevşemeyi önlemek için tek tek çelik tellerin artık burulma gerilimi olmadan bükülmesi gerekir. Gezegensel halatlar, çok hassas sarım uzunluklarına ve yük altında sıfır dönüşe sahip çok halatlı halatlar üretmek için kullanılır.

Gezegensel Halatların Sert Kafes ve Boru Şeklindeki Halatlarla Karşılaştırılması

Kablo üreticileri yeni bir üretim hattı için büküm ekipmanını değerlendirirken, gezegensel büküm, sert kafesli büküm ve boru şeklinde büküm arasındaki seçim, ürün kalitesi, üretim hızı ve sermaye yatırımı arasında bir dengeyi içerir. Aşağıdaki tablo, bu üç makine tipini farklılaştıran temel performans ve uygulama parametrelerinin doğrudan karşılaştırmasını sunmaktadır.

Tabloda görüldüğü gibi, planet büküm makinesi en hızlısı ya da en ucuzu değil ama en yüksek kalitedeki iletkeni sunuyor. 40 yıl boyunca yeraltına veya su altına döşenecek ve büyük bir inşaat mühendisliği projesi olmadan değiştirilemeyecek bir kablo için, gezegensel kablolamanın ek ön maliyeti, tek bir yalıtım hatasının ömür boyu maliyetiyle karşılaştırıldığında ihmal edilebilir düzeydedir.

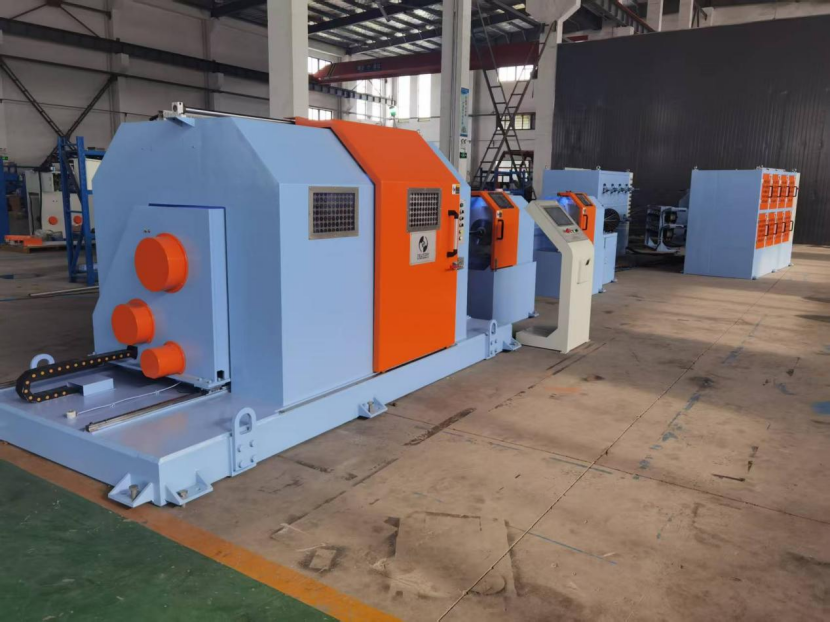

Temel Teknik Özellikler ve Operasyonel Hususlar

Planet iplik büküm makinesinin performans aralığı, bobin kapasitesi, rotor sayısı, maksimum dönüş hızı ve bobin uzunluğu kontrol sisteminin hassasiyeti ile tanımlanır. Güç kablosu iletken üretimi için tasarlanmış tipik bir orta büyüklükte gezegensel büküm aşağıdaki özelliklere sahip olacaktır:

• Bobin çapı: Ödeme bobinlerinin flanş çapı 400 mm'den 630 mm'ye kadar değişir ve tel kapasitesi 100 mm'ye kadar çıkar. 500 kilogram bobin başına bakır veya alüminyum. Büyük iletken bükümleri için, bir hatta her biri birden fazla bobin taşıyan altı veya on iki rotor bulunabilir.
• Tel çapı aralığı: Makine bireysel kabloları yaklaşık olarak işleyebilir 0,5 mm ila 5,0 mm makaralı kılavuzlara ve gergi ayarlarına bağlı olarak belirli aralıkta çap.
• Döşeme uzunluğu kontrolü: Modern servo tahrikli planet büküm makinesis HMI dokunmatik ekranı aracılığıyla ayarlanabilen 30 mm'den 500 mm'ye kadar döşeme uzunlukları elde edin. Sarma makarası dolduğunda ve etkin çap değiştiğinde bile sabit bir oranı korumak için sarım uzunluğu, sarma ırgatı ile elektronik olarak senkronize edilir.
• Ön büküm ve şekillendirme sonrası: Sıkıştırılmış iletkenler için makine, giren tele hafif bir plastik deformasyon uygulayan ön büküm kafaları ve çok telli iletkeni son dairesel veya parçalı şekline sıkıştıran sonradan şekillendirme kalıpları veya silindirleri ile donatılabilir. IWMA yıllık konferansında sunulan teknik bir makaleye göre, post-forming kuvvetinin uygulanması 2 ila 4 kilonewton Doldurma faktörünü ilave %3 oranında artırabilir.

Planet Büküm Makineleri Hakkında Sıkça Sorulan Sorular

Gezegensel şeritleme ile grup şeritleme arasındaki fark nedir?

Demet büküm, her bir telin konumunu kontrol etmeden tüm telleri tek bir döner yay veya kafes içinde büker, bu da rastgele bir döşemeye ve önemli ölçüde tel distorsiyonuna neden olur. bir planet büküm makinesi Öte yandan, her telin konumunu, gerilimini ve burulmasını hassas bir şekilde kontrol ederek, sıfır iç büküm ile son derece düzenli bir eşmerkezli döşeme üretir. Demet büküm, düşük maliyetli esnek iletkenler için kullanılırken, gezegensel büküm, yüksek güvenilirliğe sahip güç ve veri kabloları için ayrılmıştır.

Gezegensel büküm makinesi sıkıştırılmış iletkenler üretebilir mi?

Evet ve sıklıkla tercih edilen yöntemdir. Teller zaten sıfır burulma ile mükemmel bir eşmerkezli geometride düzenlendiğinden, şekillendirilmiş bir kalıp veya silindirin basıncı altında daha düzgün bir şekilde sıkıştırılırlar. bir planet büküm makinesi Sıkıştırma başlığıyla donatılan bu kablo, pürüzsüz, boşluksuz bir yüzey korurken iletken çapını %8 ila %12 oranında azaltabilir, bu da sonraki ekstrüzyon adımlarında gereken yalıtım ve koruyucu malzeme miktarını önemli ölçüde azaltır.

Gezegensel büküm makinesinde hangi malzemeler işlenebilir?

Makine, tavlanmış bakır, sert çekilmiş bakır, alüminyum, alüminyum alaşımı, galvanizli çelik tel ve paslanmaz çelik dahil olmak üzere hem demirli hem de demirsiz telleri işlemek üzere tasarlanmıştır. Malzeme seçimi son kullanım uygulamasına bağlıdır: elektrik iletkenliği için bakır ve alüminyum, havai iletkenlerde (ACSR) ve tel halatlarda mekanik dayanıklılık için çelik. Kritik gereklilik, tüm bobinler boyunca eşit gerilimi korumak için telin tutarlı çap ve uzama özelliklerine sahip olması gerektiğidir.

Gezegensel büküm makinesinde hassas gerilimi nasıl korursunuz?

Her bobin beşiği, ayarlanabilir bir mekanik sürtünme freni veya aktif bir elektromanyetik gerici ile donatılmıştır. Gerginlik tipik olarak arasında bir değere ayarlanır. 1 ve 10 Newton Tel çapına ve akma dayanımına bağlı olarak. Gerilim çok düşükse teller gevşeyecek ve iletken zayıf geometrik stabiliteye sahip olacaktır; çok yüksekse teller eğilebilir ve hatta kırılabilir. Bobinler arasındaki eşit olmayan gerilim, bobin uzunluğu düzensizliğinin ana nedeni olduğundan, gerdirme sisteminin elde taşınan bir gerginlik ölçerle düzenli olarak kalibre edilmesi, ürün kalitesinin korunması için çok önemlidir.

Güvenilir, yüksek kapasiteli güç iletimi ve veri iletişimine olan talep artmaya devam ettikçe, planet büküm makinesi gelişmiş kablo üretiminin temel taşı olmaya devam ediyor. Burulmasız, geometrik olarak mükemmel bir iletken sağlama yeteneği, daha hızlı ancak daha az hassas büküm yöntemleriyle karşılaştırılamaz. Tel ve kablo üreticileri, gezegensel teknolojiye yatırım yaparak, güç şebekelerimizi, açık deniz rüzgar santrallerimizi ve iletişim ağlarımızı birbirine bağlayan kritik iletkenlerin en zorlu koşullar altında onlarca yıl boyunca güvenli ve verimli bir şekilde çalışmasını sağlar.
