Doğruyu seçmek tel büküm makinesi tesisinizde üretilen her çok telli iletkenin kalitesini, esnekliğini ve akım taşıma kapasitesini belirler. bir tel büküm makinesi tek tek metal telleri tek tip bir demet halinde büküyor ve en uygun makine tipinin seçilmesi (çift bükümlü demetleyici, gezegensel büküm veya sert kafes bükücü) üretim hızını, hurda oranını ve uzun vadeli işletme maliyetini doğrudan etkiliyor. Bu kılavuz, bu makinelerin nasıl çalıştığına dair kanıta dayalı bir bakış sağlar, ana türleri performans verileriyle karşılaştırır ve kablo üreticilerinin ve elektrik mühendislerinin karşılaştığı en acil soruları yanıtlar.
Tel Bükme Makinesi Nedir?
Tel bükme makinesi, birden fazla tekli kabloyu üstün mekanik ve elektriksel özelliklere sahip yapışkan çok telli bir iletken halinde birleştiren ekipmanın temel parçasıdır. Tek damarlı bir iletkenin aksine, çok telli bir iletken önemli ölçüde daha yüksek esneklik ve yorulma arızasına karşı direnç sunar; bu nedenle IEC 60228 gibi uluslararası standartlar iletkenleri büküm sınıflarına göre sınıflandırır. Makine, tek tek telleri ödeme makaralarından besler, bunları bir döşeme plakası veya burun konisi aracılığıyla hizalar ve merkezi bir çekirdek etrafında helisel olarak sarılmış şerit katmanları oluşturmak için kontrollü bir büküm uygular.
Çağdaş tel büküm makinesis 0,05 mm²'den (ultra ince tıbbi kablolar için) 1000 mm²'ye kadar (güç iletim hatları için) iletken kesitlerini kullanın. CRU Group tarafından 2025 yılında yayınlanan verilere göre, çok telli bakır ve alüminyum iletkenlere yönelik küresel pazar, elektrikli araç ve yenilenebilir enerjideki genişlemenin etkisiyle yıllık %3,2 oranında büyüyor. Bu büyüme üreticileri daha hızlı ve daha hassas çözümlere yönelmeye itti. tel büküm makinesis Dakikada 200 metreyi aşan hat hızlarında döşeme uzunluğu toleranslarını ±%1 dahilinde tutabilme kapasitesine sahiptir.

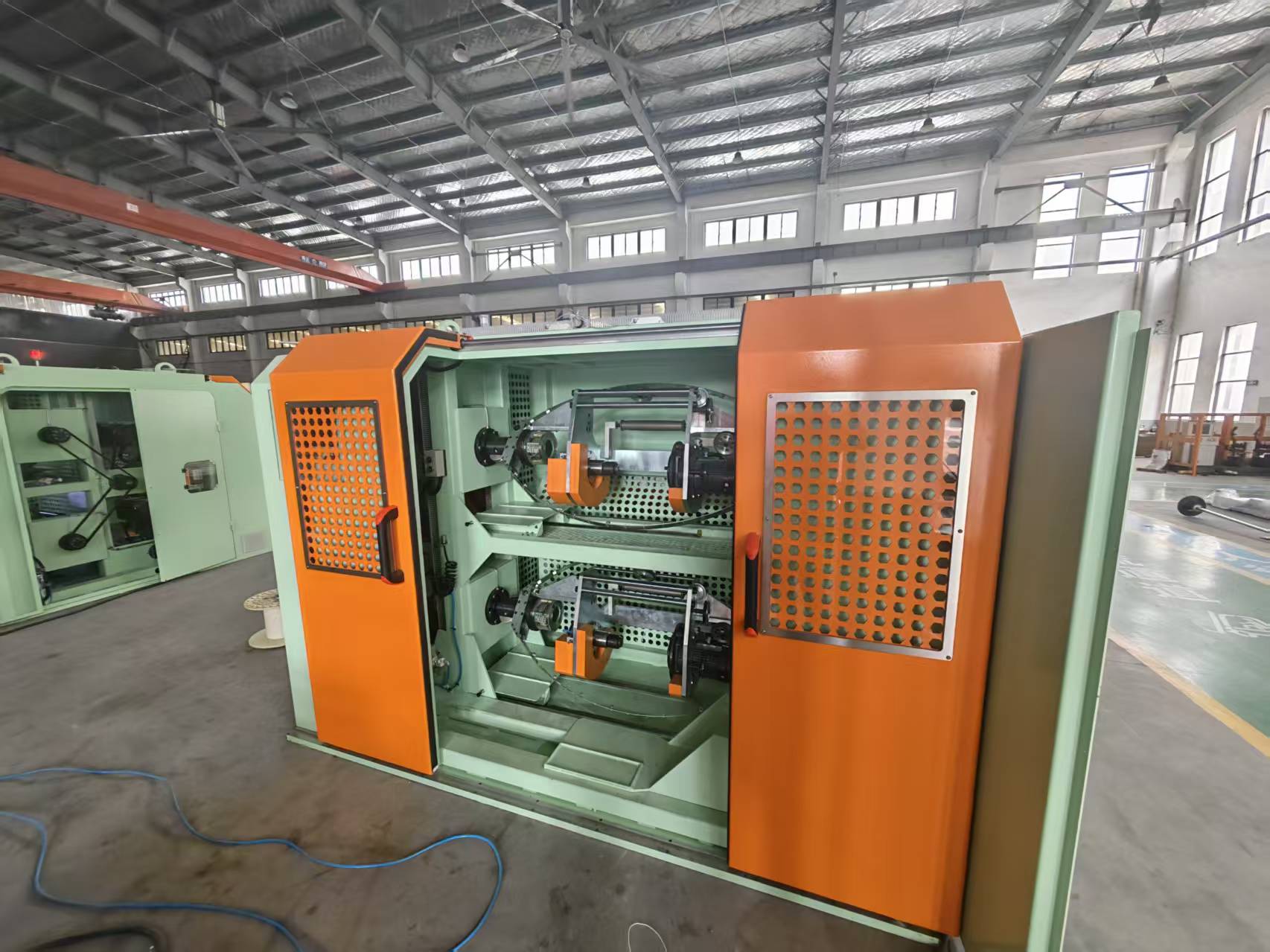

Tel Bükme Makinesi Nasıl Çalışır?
Bir tel bükme makinesinin temel çalışma prensibi, bir dizi tel taşıma elemanının uzunlamasına bir eksen etrafında döndürülmesini ve bir yandan da birleştirilmiş tellerin bir kapatma kalıbından hassas bir şekilde kontrol edilen bir hızda çekilmesini içerir. Dönme hızı (dakika başına büküm) ile doğrusal sarma hızı arasındaki oran, bir ipliğin çekirdek etrafında 360 derecelik bir sarmalı tamamlaması için gereken mesafe olan döşeme uzunluğunu tanımlar. Daha kısa bir döşeme uzunluğu daha esnek ancak biraz daha yüksek dirençli bir iletken sağlarken, daha uzun bir döşeme uzunluğu iletkenliği ve çekme mukavemetini maksimuma çıkarır.
Tasarımına bağlı olarak tel büküm makinesi büküm hareketi, dönen bir yay (çift büküm makinelerinde), döner bir kafes (sert halatlarda) veya ayrı ayrı dönen bobinler (gezegensel bükümlerde) tarafından sağlanabilir. Tüm tiplerin ortak bir gereksinimi vardır: Dolaşmayı önlemek ve tutarlı halat geometrisi sağlamak için bireysel kablolar kontrollü arka gerilim altında kalmalıdır. Tüm süreç, motor hızını ve gerilimini gerçek zamanlı olarak ayarlayan programlanabilir bir mantık denetleyicisi (PLC) tarafından izlenir. Endüstri verileri, dijital gerginlik kontrolünün, tamamen mekanik sistemlerle karşılaştırıldığında tel kopmalarından kaynaklanan hurdayı %45'e kadar azaltabildiğini gösteriyor.

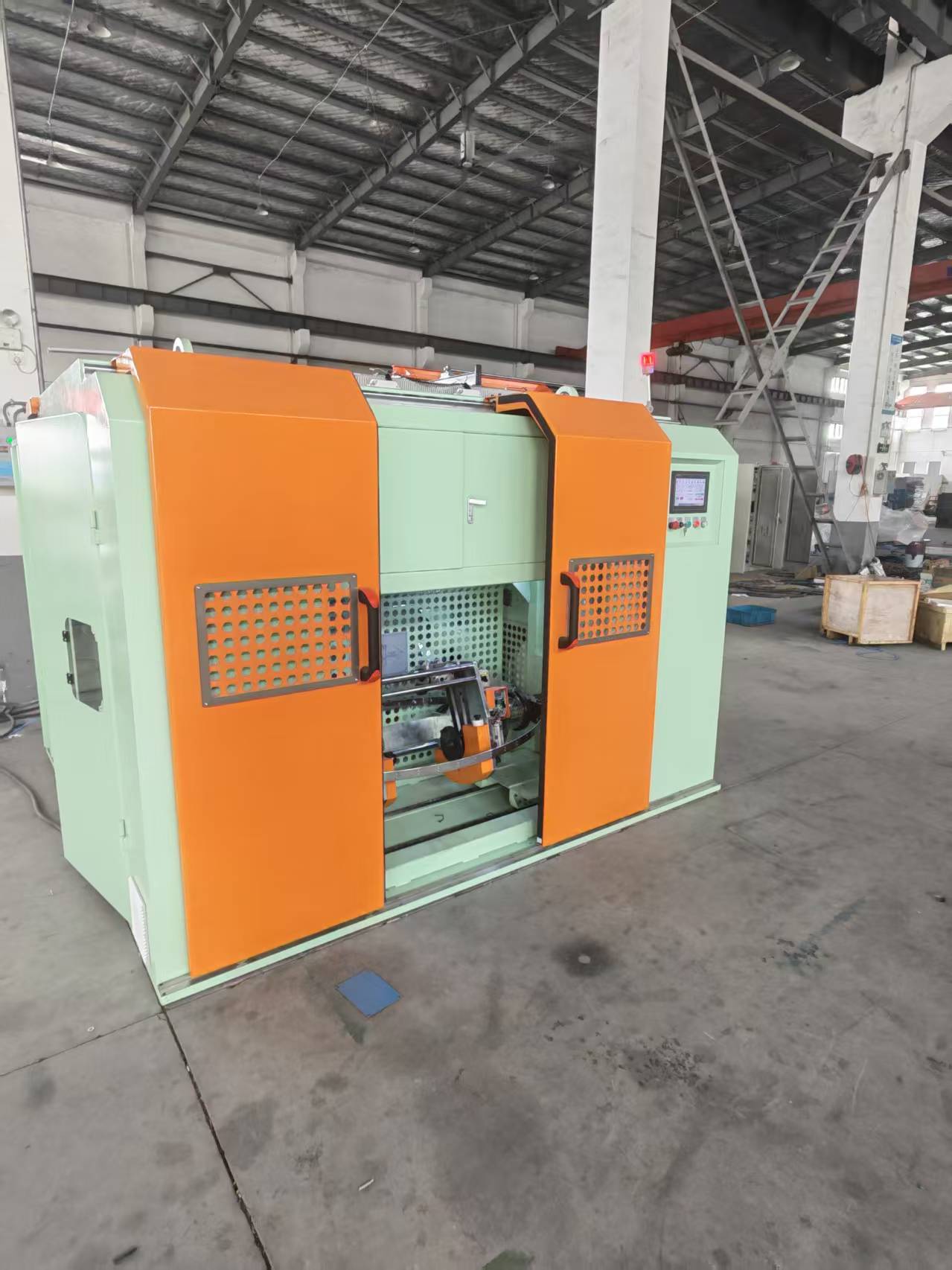

Başlıca Tel Bükme Makinası Türleri: Ayrıntılı Bir Karşılaştırma
Hiçbir tek tel büküm makinesi tasarımı tüm üretim senaryolarına uymuyor; her makine tipi belirli bir iletken boyutu aralığını, üretim hacmini ve döşeme uzunluğu hassasiyeti gereksinimini hedefler. Aşağıdaki tablo, yaygın olarak kullanılan beş konfigürasyonu karşılaştırarak doğrudan, veriye dayalı bir değerlendirmeye olanak sağlar.
| Makine Tipi | Büküm Yöntemi | İletken Aralığı (mm²) | Maksimum Hat Hızı (m/dak) | Tipik Döşeme Uzunluğu Hassasiyeti | Birincil Başvuru |
|---|---|---|---|---|---|
| Çift Büküm Buncher | Dönen yay, devir başına iki bükülme | 0,05 – 16 | 300'e kadar | ±%2 | Otomotiv teli, esnek kablolar |
| Gezegensel Şerit | Bireysel bobin dönüşü, tel ekseninde bükülme yok | 10 – 630 | 80'e kadar | ±%0,5 | Güç kabloları, sıkıştırılmış iletkenler |
| Sert Kafes Büküm | Sabit kafes bir ünite olarak döner | 16 – 1200 | 60'a kadar | ±%1 | Havai iletim hatları |
| Tek Bükümlü Büküm | Toplama devri başına bir bükülme | 0,5 – 50 | 150'ye kadar | ±%1,5 | Kontrol kabloları, orta gerilim |
| Borulu Büküm | Teller dönen bir borunun içinden geçer | 0,2 – 95 | 200'e kadar | ±%1 | Enstrümantasyon kablosu, korumalı tel |
Çift bükümlü demetleyiciler, ince telli iletkenlerin yüksek hızlı üretiminde hakimdir; gezegensel bükümlü bükümler ise ayrı tellerde sıfır büküm gerektiren tek katmanlı ve sıkıştırılmış iletkenler için vazgeçilmezdir. Bir seçim tel büküm makinesi bobin sayısını da dikkate almak gerekir: 630 mm'lik bir gezegensel şerit tipik olarak 6, 12, 18 veya 24 bobin barındırır ve bu da bir katmandaki maksimum şerit sayısını doğrudan belirler.
Tel Bükme Makinesi Seçiminde Temel Faktörler
En uygun tel bükme makineniz ölçülebilir beş değişkenle tanımlanır: iletken kesiti, istenen büküm uzunluğu, üretim hacmi, malzeme türü ve eşmerkezli veya demetlenmiş büküm ihtiyacı. Aşağıdaki sırayı takip eden sistematik bir değerlendirme, maliyetli aşırı spesifikasyon veya yetersiz kapasite hatalarından kaçınmanıza yardımcı olacaktır.
- İletken özelliklerini tanımlayın. Bitmiş iletken boyutunu (mm² veya AWG), bireysel tel sayısını ve tel çapını tanımlayın. Örneğin, IEC 60228'e göre Sınıf 5 esnek iletken, üzerindeki minimum bobin sayısını belirleyen belirli bir tel sayısı ve çapı gerektirir. tel büküm makinesi .
- Gerekli döşeme uzunluğunu ve yönünü belirleyin. Gezegensel bir büküm tellere zarar vermeden iletken çapının 8 katı kadar kısa bir sarım uzunluğunu koruyabilirken, çift bükümlü demetleyici 10:1 ila 20:1 sarma oranlarıyla en iyi şekilde çalışır. Modern makinelerde döşeme yönü (S veya Z) elektronik olarak ayarlanır.
- Hedef çıktıyı saatte kilogram cinsinden hesaplayın. 250 m/dak'da 1,5 mm² örgülü tel üreten çift bükümlü demetleyici için üretim yaklaşık 45 kg/saat'e ulaşabilir. emin olmak için bu rakamı kullanın. tel büküm makinesi Sipariş defteri kapasitenizi karşılayabilir.
- Malzeme uyumluluğunu değerlendirin. Bakır, alüminyum ve kalaylı iletkenlerin her biri, yüzey hasarını önlemek için özel yay veya makara malzemeleri gerektirir. Örneğin alüminyum şerit, oksit tozu birikimini azaltmak için seramik kaplı kılavuzlardan yararlanır.
- Otomasyonu ve geçiş süresini değerlendirin. Otomatik bobin yüklemeli ve lazer büküm uzunluğu ölçümüne sahip makineler, değişim süresini 45 dakikadan 10 dakikanın altına düşürebilir; bu, kısa tirajlı üretim için kritik bir avantajdır.
Üretim Hızı ve Çıkış Karşılaştırması
Bir tel bükme makinesinin üretim çıktısı temel olarak dönen bileşenlerin mekanik hızı ve sarma kapasitesi ile sınırlıdır. Aşağıdaki tablo, 1,5 mm² çok telli bakır iletken için gerçek üretici spesifikasyonlarına dayalı olarak üç ortak konfigürasyon için gerçekçi çıkış verileri sağlar.
| Makine Tipi | Hat Hızı (m/dak) | Çıkış (kg/saat) | Enerji Tüketimi (kW) | Hurda Oranı (%) |
|---|---|---|---|---|
| Çift Büküm Buncher | 280 | 48.5 | 15 | 0.8 |
| Gezegensel Şerit (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Sert Kafes Büküm | 55 | 18.2 | 30 | 0.5 |
Çift bükümlü demetleyici, aynı kesit için planeter büküm makinesinin neredeyse iki katı verim elde eder, ancak planeter tasarım hurda oranını %60'tan fazla azaltır. Hız ve hassasiyet arasındaki bu denge her uygulamanın merkezinde yer alır. tel büküm makinesi satın alma kararı.
Temel Sektörlerdeki Uygulamalar
Son kullanım sektörü, büküm sınıfını ve dolayısıyla gereken özel tel büküm makinesi teknolojisini belirler. Aşağıdaki sektörler bu makineler tarafından üretilen çok telli iletkenlere güvenmektedir:
- Otomotiv kablo demetleri – Çift bükümlü demetleyiciler, titreşim direncinin çok önemli olduğu motor bölmesi kablolaması için gereken ince duvarlı, son derece esnek örgülü iletkenleri üretir.
- Güç iletimi ve dağıtımı – Sert kafes ve gezegensel bükümler, 500 kV'a kadar orta ve yüksek gerilim kabloları için sıkıştırılmış eşmerkezli iletkenler üreterek eşit akım dağılımı sağlar.
- Yenilenebilir enerji sistemleri – Güneş enerjisi çiftliği ve rüzgar türbini kabloları, korozyona ve termal döngüye karşı direnç sağlamak için yüksek hızlı demetleyicilerde üretilen ince telli, kalaylı bakır iletkenler gerektirir.
- Demiryolu ve toplu taşıma – Demiryolu taşıtları kabloları, ultra ince tel sayılarına ulaşmak için genellikle planet makinelerde üretilen son derece esnek iletkenler (IEC 60228'e göre Sınıf 6) gerektirir.
- Tıbbi cihazlar ve robotik – 0,05 mm²'nin altındaki ultra ince bükümde, hassas bakır veya bakır alaşımlı tellerin kırılmasını önlemek için özel boru şeklinde veya tek bükümlü bükümler kullanılır.
Maliyet Analizi ve Yatırımın Geri Dönüşü
Bir tel bükme makinesi önemli bir sermaye yatırımını temsil eder, ancak ayrıntılı bir toplam sahip olma maliyeti analizi sıklıkla, hassas kontrole sahip daha yüksek fiyatlı bir makinenin, daha az hurda ve daha hızlı geçişler sayesinde üç yıl içinde kendini amorti ettiğini ortaya koyar. Aşağıdaki tablo, yıllık 200 ton bükümlü bakır üreten tek vardiya operasyonu varsayılarak, çift bükümlü demetleyici ile gezegensel bükümlü demetleyicinin beş yıllık maliyet yapısını karşılaştırmaktadır.
| Maliyet Kategorisi | Çift Büküm Buncher | Gezegensel Şerit (12 bobbin) |
|---|---|---|
| İlk Ekipman Maliyeti (USD) | 85.000$ | 210.000$ |
| Yıllık Enerji Maliyeti (0,12$/kWh) | 2.160$ | 3.170$ |
| Yıllık Ortalama Hurda Kaybı | 4.600$ | 1.800$ |
| Tipik Bakım Maliyeti / Yıl | 3.200$ | 4.800$ |
| Toplam 5 Yıllık İşletme Maliyeti | 135.800$ | 258.650$ |
Otomotiv ince duvarlı iletkenleri konusunda uzman üreticiler için çift bükümlü demetleyici, kilogram başına en düşük maliyeti sunar. Sıkıştırılmış eşmerkezli iletkenler gerektiren tesisler için planet tel büküm makinesi Daha yüksek ön maliyetine rağmen teknik olarak geçerli tek seçenek olmaya devam ediyor.
Uzun Makine Ömrü için En İyi Bakım Uygulamaları
Tel bükme makinesinin önleyici bakımı üç öğeye odaklanır: yay veya kafes rulman muayenesi, gerilim sensörü kalibrasyonu ve tel kılavuzu aşınmasının izlenmesi. Bu bileşenlerdeki küçük sapmalar bile döşeme uzunluğu hatalarına ve iletken hasarına neden olabilir. Yapılandırılmış bir bakım rutini ölçülebilir sonuçlar verir; Wire Association International'ın 47 kablo tesisini kapsayan 2022 anketi, haftalık önleyici bakımı olan tesislerin, aylık kontrolleri olanlara göre %27 daha az plansız kesinti olayı bildirdiğini ortaya çıkardı.
- Yay yataklarını ve karbon fırçaları her 200 çalışma saatinde bir kontrol edin. Çift bükümlü demetleyicide, aşınmış yay yatakları, döşeme uzunluğu tutarlılığını doğrudan etkileyen titreşime neden olur. 0,02 mm'yi aşan radyal boşluk gösteren rulmanları değiştirin.
- Dansçı kolunu ve gerginlik sensörlerini aylık olarak kalibre edin. Bireysel teller arasında %5'ten fazla gerilim sapması, düzensiz bükümlere neden olur ve bitmiş iletkende yüksek dirençli noktalar oluşturabilir.
- İlk kanal açma belirtisinde seramik veya sertleştirilmiş çelik tel kılavuzlarını değiştirin. 0,1 mm'den daha büyük bir oluk derinliği tel yüzeyini aşındırabilir ve oksit parçacıklarının telin içine girmesine neden olarak iletkenliği azaltabilir.
- Dişlileri ve hareket mekanizmalarını OEM programına göre yağlayın. Belirtilen gres derecesini kullanın; Uyumsuz yağlayıcılar, 500 saat gibi kısa bir sürekli çalışma süresinde bile dişli kutusunun aşırı ısınmasına neden olabilir.
- Haftada bir lazer ölçüm sistemi kullanarak döşeme uzunluğunu doğrulayın. Döşeme uzunluğundaki periyodik kayma genellikle kayan bir ırgatı veya aşınmış bir kodlayıcı kaplinini gösterir; bu durum, teknik özelliklerin dışında bir ürün ortaya çıkmadan önce düzeltilebilir.
Tel Bükme Makinalarında Otomasyon ve Endüstri 4.0
En yeni tel bükme makineleri, genel ekipman verimliliğini (OEE) %85'in üzerine çıkarmak için gerçek zamanlı büküm uzunluğu izlemeyi, öngörücü bakım algoritmalarını ve otomatik bobin değiştirme sistemlerini entegre eder. Yay ve motor yataklarındaki titreşim sensörleri, rulman arızasını 60 saate kadar önceden tahmin eden merkezi bir kontrolöre veri besleyerek acil kapatma yerine planlı değiştirmeye olanak tanır. Otomatik bobin yükleme, operatör müdahalesini vardiya başına 12 manuel değişiklikten sıfıra indirerek kurulumla ilgili iplik kopmalarının en yaygın nedenini neredeyse ortadan kaldırır.
Kalite açısından bakıldığında, lazer mikrometre dizileri çok telli iletkenin çapını sürekli olarak ölçer ve bunu hedef değerle karşılaştırır. Çap 0,02 mm'den fazla saparsa, PLC hatayı düzeltmek için ırgat hızını veya bobin gerginliğini ayarlar. Uluslararası Tel ve Kablo Sempozyumu'nda sunulan 2024 teknik makalesine göre, bu kapalı döngü kontrolü, geleneksel açık döngü makinelerine kıyasla çap değişimini %68 oranında azalttı. OPC UA gibi bağlantı standartları evrensel hale geldikçe, her tel büküm makinesi Artık bireysel makara seviyesine kadar izlenebilirlik sağlayarak fabrika üretim yürütme sistemiyle doğrudan iletişim kurabiliyor.
Sıkça Sorulan Sorular
Demetleme ve eşmerkezli büküm arasındaki fark nedir?
Çift bükümde gerçekleştirilen demetleme tel büküm makinesi , tanımlanmış bir geometrik katman yapısı olmaksızın tüm telleri aynı yönde büker. Tipik olarak gezegensel veya sert bir şerit üzerinde yapılan eşmerkezli büküm, telleri merkezi bir çekirdeğin etrafında hassas sarmal katmanlar halinde düzenler. Eşmerkezli iletkenler daha pürüzsüz bir yüzeye ve daha düzgün bir akım dağılımına sahipken, demet halindeki iletkenler daha esnektir ve üretimi daha hızlıdır.
Kablo uzunluğu iletken performansını nasıl etkiler?
Döşeme uzunluğunun esneklikle doğrudan ters, iletkenlikle ise doğrudan ilişkisi vardır. Kısa bir döşeme uzunluğu (örneğin, dış çapın 8-12 katı) esnekliği artırır ancak akım yolu daha uzun olduğu için elektrik direncini hafifçe artırır. bir tel büküm makinesi sarım uzunluğu, alma hızının döndürücü RPM'sine oranıyla ayarlanır ve eşmerkezli örgülü bakır iletkenler için ASTM B8 gibi standartlar tarafından belirtilen tolerans dahilinde kalmalıdır.
Bir makine hem bakırı hem de alüminyumu bükebilir mi?
Evet, en modern tel büküm makinesis hem bakır hem de alüminyum işleyebilir ancak tel kılavuzları, ırgat manşonları ve gerginlik ayarlarının uyarlanması gerekir. Alüminyumun daha düşük gerilme mukavemeti ve oksit tozu üretme eğilimi, arka gerilimin azaltılmasını (genellikle bakırdan %10-15 daha düşük) ve aşınmayı önlemek için seramik veya cilalı paslanmaz çelik temas yüzeylerinin kullanılmasını gerektirir.
Bir tel bükme makinesinin rulman değişimine ihtiyaç duyduğunu gösteren işaretler nelerdir?
Makine gövdesinde hissedilen artan titreşim, çalışma sırasındaki ritmik gürültü değişimi ve karşılık gelen bir PLC komutu olmaksızın döşeme uzunluğundaki ±%2'nin dışında bir sapma, bunların tümü potansiyel rulman aşınmasını gösterir. Çift bükümde tel büküm makinesi , yatak yuvasında ölçülen titreşim hızı 4,5 mm/s RMS'yi aştığında yay yatakları değiştirilmelidir.
Tel Bükme Makinesine Doğru Yatırımı Yapmak
Bir seçim tel büküm makinesi temel olarak hızın geometrik hassasiyete ve sermaye maliyetinin hurda kaybına karşı dengelenmesine ilişkin bir karardır. 10 mm²'nin altındaki esnek iletkenlerin yüksek hacimli üretimi için çift bükümlü demetleyici, dolar başına benzersiz bir çıktı sunar. Güç kabloları ve sıkıştırılmış eşmerkezli iletkenler için, gezegensel veya sert kafes bükümlü tel sadece tercih edilmekle kalmaz, aynı zamanda uluslararası standartları karşılamak için teknik olarak da gereklidir. Üretim gereksinimlerinizi burada sunulan veriler ve karşılaştırmalarla uyumlu hale getirerek, tel büküm makinesi Bu, önümüzdeki on yıl boyunca tutarlı kalite ve güçlü bir yatırım getirisi sağlayacak.
